工作原理：

        ⑴ 重力沉降作用——含尘气体进入布袋除尘器时，颗粒大、比重大的粉尘，在重力作用下沉降下来，这和沉降室的作用完全相同。

        ⑵ 筛滤作用——当粉尘的颗粒直径较滤料的纤维间的空隙或滤料上粉尘间的间隙大时，粉尘在气流通过时即被阻留下来，此即称为筛滤作用。当滤料上积存粉尘增多时，这种作用就比较显著起来。

        ⑶ 惯性力作用——气流通过滤料时，可绕纤维而过，而较大的粉尘颗粒zai惯性力的作用下，仍按原方向运动，遂与滤料相撞而被捕获。

        ⑷ 热运动作用——质轻体小的粉尘(1微米以下)，随气流运动，非常接近于气流流线，能绕过纤维。但它们在受到作热运动(即布朗运动)的气体分子的碰撞之后，便改变原来的运动方向，这就增加了粉尘与纤维的接触机会，使粉尘能够被捕获。当滤料纤维直径越细，空隙率越小、其捕获率就越高，所以越有利于除尘。

要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器。布袋除尘器是除尘器中中的一种，它主要应用在一些大型的产房里，特别是那些粉尘很多的工厂。它能有效的分离粉尘。在我们的日常生活中我们很少看见，但是对于环境空气的质量它却有直观重要的作用，而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。除尘质量的关键就在于这当中的滤料。而布袋除尘器的工作原理其实很简单，下面就为大家来说明一下。

    布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经；滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除。随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变，使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口，实现清灰。当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。

    在这个过滤的过程中，布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：

    过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。

    清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。首先，一个分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。

    粉尘收集：经过过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗口的卸灰装置集中排出。

    布袋除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要。一般取过滤速度为0．5—2m/min，对于大于0．1μm的微粒效率可达99%以上，设备阻力损失约为980—I470Pa 。
布袋除尘器的内部组成结构

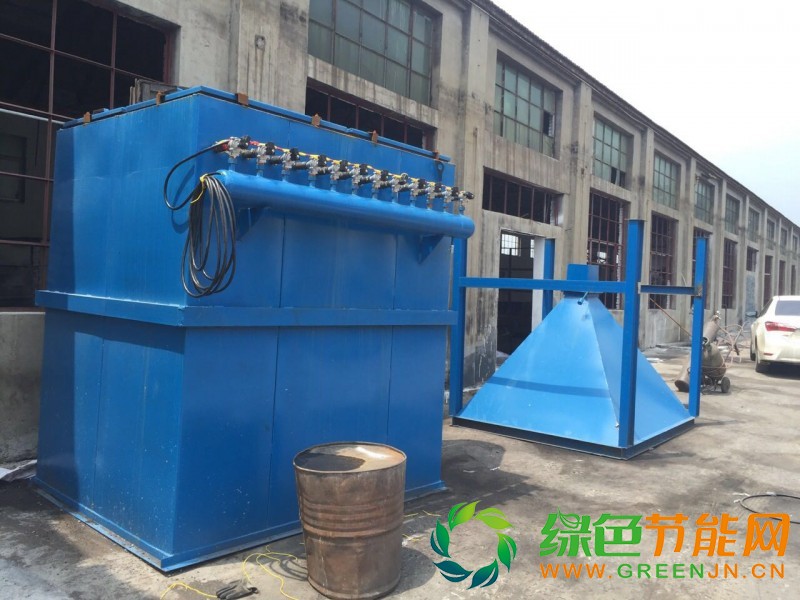

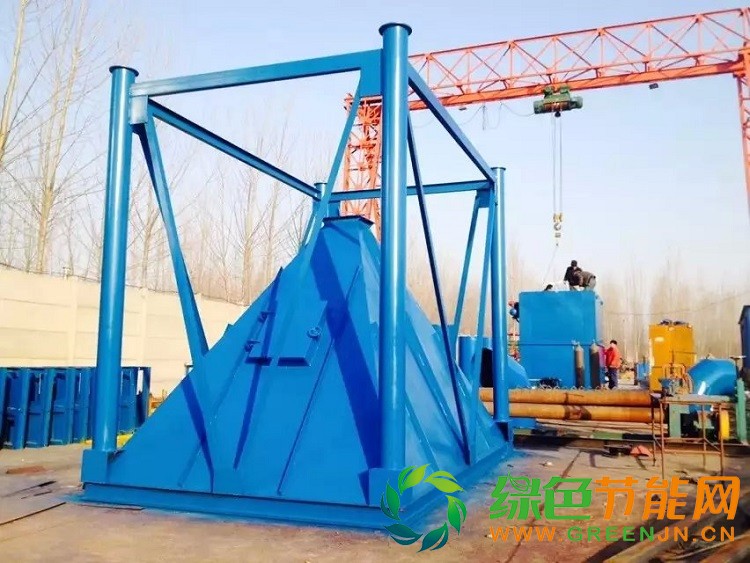

我们平时看到的只是它的外部结构，包括底部钢结构、灰斗、上箱体、箱体、进出风口、清灰装置、检测装置、电气控制、爬梯护栏、照明设施等等；布袋除尘器外部形状有圆柱体、正方体、长方体等等。那么布袋除尘器的内部结构如何，由哪些部件组成的呢？这是我们平时看不到的部分，布袋除尘器内部结构主要由花板、喷吹管、除尘布袋、除尘骨架组成，金珠环保在这里将布袋除尘器内部结构向大家图文展示一下。
一、布袋除尘器花板：花板在布袋除尘器中起固定滤袋、与滤袋形成密封、隔开袋室和箱体的作用。在除尘器的维护中，常常忽视花板对除尘器收尘效果的影响。布袋除尘器上部的花板孔可以根据除尘器的不同设计来确定花板孔的大小及尺寸，同一块花板上的孔的尺寸要统一，以免会出现因除尘布袋涨圈卡不严密或涨圈弹不开，而漏灰的现象，除尘器花板尺寸取决于脉冲阀的喷吹能力。花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。一般布袋除尘器的花板的钢板厚度一般为4~6mm，主要取决于过滤室内悬挂除尘布袋的数量，为增加花板的刚度，花板上应增设加强筋。花板孔的加工应采用冲孔或采用等离子切割，不允许采用气割，制作完成后花板外观应平整、光洁，不应有翘曲或凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。

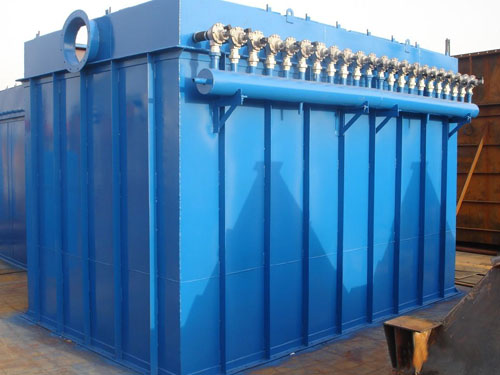

二、布袋除尘器喷吹管：脉冲布袋除尘器清灰用的喷吹管均采用无缝管，借助校直机进行直线度校正。喷吹短管（又称喷嘴）与喷吹管的焊接采用了工装摸具，二氧化碳保护焊接，减少变形，保证喷吹短管间的形位公差。喷吹管下侧正对滤袋中心设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气分配器相通。喷吹管借助支架固定在上箱体中，并设备了定位销，方便每次拆装后的准确复位。同时采用文氏管或类似结构的零件对压缩空气进行导流，有助于压缩空气气流方向的稳定，但文氏管或类似零件的结构会导致设备阻力的增加，我们采用的喷嘴有同样的导流效果但没有增加设备阻力之忧。

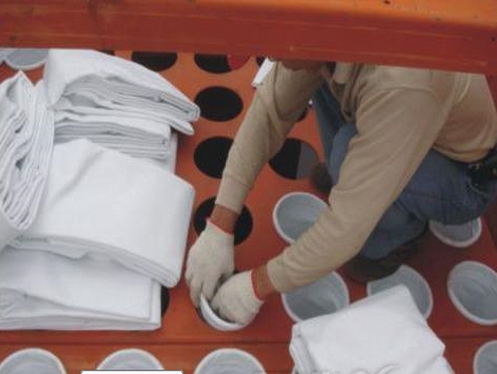

三、除尘布袋：除尘器布袋是袋式除尘器的心脏，主要起到过滤灰尘的作用，当含灰尘的气体经过除尘器布袋的时候，灰尘被布袋阻隔，净化的空气被引风机吸走。积附在布袋表面的灰尘不断增加，使除尘器的资历增大，这时脉冲控制仪得到信号，对布袋进行喷吹，使灰尘脱落在灰斗，由卸料器排出除尘器。除尘效果的好坏完全取决于除尘布袋。

四、除尘骨架：除尘器骨架（除尘器袋笼、除尘龙骨、除尘框架）是袋式除尘器（布袋除尘器）的主要配件，俗称布袋的肋骨，它的质量直接影响除尘布袋的过滤状态和使用寿命以及袋式除尘器的除尘效果。
A.笼式除尘骨架要求支撑环和纵筋分布均匀,并应有足够的强度和刚度,能承受滤袋在过滤及清灰状态中的气体压力,能防止在正常运输和安装过程中发生的碰撞和冲击所造成的损坏和变形.
B.滤袋骨架所有的焊点均应焊接牢固,不允许有脱焊.虚焊和漏焊.
C.滤袋骨架与滤袋接触的表面应平滑光洁,不允许有焊疤.凹凸不平和毛刺.
D.拉簧式骨架要有足够的圈数和弹性,拉开后间距要均匀.
E.滤袋骨架表面必须经过防腐蚀处理,根据不同需要进行电镀.喷塑或涂漆,如用于高温,其防腐蚀外理应清满足使用温度的要求.
F.除尘袋笼的垂直度6M正负1mm。
G.除尘袋笼有整体、分节两节或三节。
H.除尘袋笼长度3米以上佩带钢制一次成型文式管。
J.除尘袋笼有镀锌、喷塑、有机硅处理。


金珠环保制作重型矿山机械常用破碎机械除尘器，有颚式破碎机除尘器、反击式破碎机除尘器、立式冲击式破碎机除尘器、液压圆锥破碎机除尘器、环锤式破碎机除尘器、锤式破碎机除尘器、辊式破碎机除尘器、复合式破碎机除尘器、圆锥式破碎机除尘器、双级破碎机除尘器、旋回式破碎机除尘器、移动式破碎机除尘器等。
适用于机械、冶金、矿山、橡胶、面粉、化工、制药、炭素、建材等单位。
