纺织设备余热回收

手机扫描查看

 我国是纺织和印染大国，在纺织工业中要使用大量的耗能机械，如定型机、浆纱机、烘干机等，这些机械一般使用电、燃油、燃气、蒸汽作为热源。纺织行业耗热机械的运行操作温度一般在200℃以下，生产后有大量的废热排出，如何尽可能利用这些余热减少耗热设备热能的消耗，是纺织行业节能降耗的重要任务。
（1） 热定型机余热的回收利用
热定型机（或称拉幅机）是纺织行业中主要耗能机械之一，热定型机是利用热空气对纺织物（如布匹）进行干燥和整理并使之定型的设备。一般热定型机内所需温度约为200℃左右，离开热定型机的废热温度一般在170℃左右，因此大量的余热被排入空气，同时烘房内会形成负压，由于烘房进出口处是无法密闭的，常温空气会迅速通过进出口补充进去，由于机内外温差较大，就会消耗大量能源并对产品质量有一定影响。采用热管热回收后，可以把干净热空气可以预热到100℃左右，送入烘房也可以送到烘房口形成风帘，这样就可以提高烘干效率，使用户在原有的基础上提高车速，减少水汽发生，降低成品色差。
热定型机的回收是气-气回收，用排出的热风加热新鲜空气再返回热定型机，如果热定型机直接燃烧煤气或轻柴油，一部分预热的空气也可以作为助燃空气，提高燃烧机的效率。热回收后废热的温度如果觉得较高，还可以二次热回收，加热新鲜空气或水。

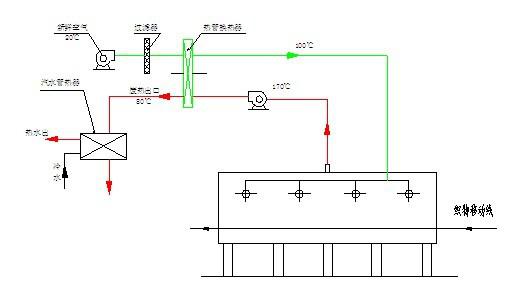

利用热管换热器回收热定型机废热的流程如下：

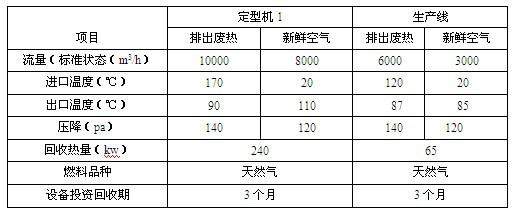

KLRS型热管换热器用于热定型机的热回收参数：

（2）浆纱机的余热回收

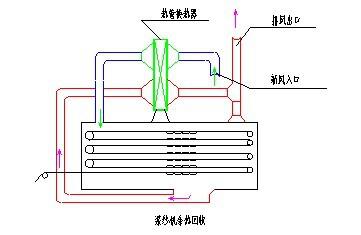

浆纱机是做浆纱干燥之用。在浆纱机下半部有热风加热系统，热风进入浆纱机后，吸收浆纱的水分，排出室外。由于干燥过程主要是吸收水分过程，因此热气体的温度下降不多，主要是含湿量加大。利用排出的湿热空气热量加热新鲜空气，返回浆纱机内与热源热风混合，达到节能目的。

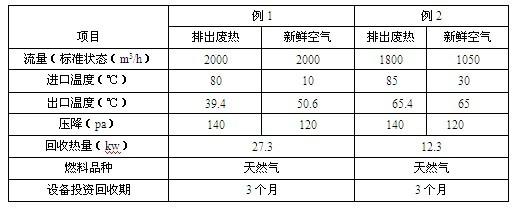

KLRS型热管换热器用于浆纱机的热回收参数
