控制柜
1 控制柜的尺寸应符合《高度进制为20mm的面板、架和柜的基本尺寸》GB/T3047.1的规定。
2 控制柜表面应平整、匀称，焊接处应均匀牢固，不应有明显的歪斜翘曲变形或烧穿等缺陷。
2.4.3 控制柜内电气、电子元器件应符合相关产品标准的规定。
2.4.4 控制柜内接线点应牢固，布线应符合设计样图和相关标准的规定。
2.4.5 控制柜中所用导线及母线的颜色应符合相关标准的规定。
2.4.6 指示灯和按钮的颜色应符合相关标准的规定。
2.4.7 控制柜的柜体底部应具有与基础固定的安装孔。
2.4.8 控制柜的顶部宜有吊环等，以便吊装。
2.4.9 控制柜的防护等级应符合现行国家标准《外壳防护等级》GB4208的规定。
2.4.10 控制柜应配有各种智能传感器，可实现无人值守、编程控制和远程控制。
2.4.11 控制柜面板的显示功能应符合下列规定：
1 控制柜面板宜有显示界面。
2 控制柜面板宜有电源、电流、电压等显示。
3 控制柜面板可有水泵启、停状态显示。
4 控制柜宜可设定压力、实际压力、频率显示。
5 控制柜面板可有故障声、光报警显示。
2.4.12 控制柜电气性能应符合下列规定：
1 控制柜各部件的温升应符合现行国家标准《电气控制设备》GB/T 3797的规定；
2 控制柜带电电路之间、带电零部件或接地零部件之间的电气间隙和爬电距离应符合现行国家标准《电气控制设备》GB/T3797的规定；
3 设备中带电回路之间、带电回路与导电部件之间测得的绝缘阻值按标称电压至少为1000Ω/V；
4 介电强度应符合现行国家标准《电气控制设备》GB/T3797的规定；
5 安全接地保护控制柜的金属柜体上应有可靠的接地保护。
2.5 潜水泵
2.5.1 潜水泵应具有相关生产许可证和产品合格证。潜水泵平均无故障运行时间不得少于2500h。
2.5.2 潜水泵与管道连接应牢固。
2.6 管路系统
2.6.1 管材应采用不锈钢管。材质应符合现行国家标准《流体输送用不锈钢焊接钢管》GB/T12771的规定。
2.6.2 管路配用的管件应用不锈钢材质。
2.6.3 管材、管件、阀门的选用及连接方法应符合《室外排水设计规范》GB50014和《建筑给水排水及采暖工程施工质量验收规范》(GB50242)的规定。
2.6.4 管道系统排水管管材材质应满足《室外排水设计规范》GB50014和《给水排水管道工程施工与验收规范》（GB50268）的规定。
2.6.5 管路在最低处应设有排水设施。
2.6.6 管路在泵后应设止回阀。
2.7 控制装置
2.7.1 液位控制设备的电子仪表装置应安装于控制柜内。
2.7.2 安装固定液位控制器及悬挂电缆应避免缠结或末端在泵站的入口，控制器应避免被障碍物干扰。
2.7.3 起停液位的设置, 一台潜水泵必须设置2个液位使用，2台潜水泵至少设置3个液位使用。
2.7.4 控制装置应实现泵站液位自动控制运行。
设计与构造编辑
3.1 一般规定
3.1.1 预制泵站的总体布置要求和站址应根据地质条件、工程设计以及泵站运行等，经技术经济比较确定。
3.1.2 预制泵站布置应符合《给水排水工程构筑物结构设计规范》GB50069的规定，并应符合下列规定：
1 满足机电设备布置、安装、运行和检修要求；
2 满足结构布置要求；
3 满足通风、采暖和采光要求，并符合防潮、防火、防噪声、节能、劳动安全与工业卫生等技术规定；
4 满足交通运输要求；
5 做到布置美观，且与周围环境相协调。
3.1.3 预制泵站底板高程应根据水泵安装高程和进水流道布置或管道安装要求等因素，并结合预制泵站所处的地形、地质条件综合确定。
3.1.4 安装在预制泵站内水泵四周的辅助设备、电气设备及管道、电缆道等，其布置应避免交叉干扰。
3.1.5 预制泵站运行过程中的噪声应符合现行国家标准《工业企业噪声控制设计规范》GB/T50087的规定。
3.1.6 预制泵站的耐火等级不应低于二级。预制泵站附近应设消防设施，并应符合现行国家标准《建筑设计防火规范》GB 50016和国家现行标准《水利水电工程设计防火规范》SL 329的规定。
3.1.7 预制泵站的设计应符合《泵站设计规范》GB50265的规定。
3.1.8 预制泵站所配水泵采用自耦式湿式安装，水泵间和进水井集成在同一个井筒内，宜带内部维修平台和地面控制面板。
3.1.9 预制泵站设计应考虑混合污水溢流排放的后果，泵站内外的噪音、振动和臭气，发生故障的后果，视觉影响等对环境的影响。

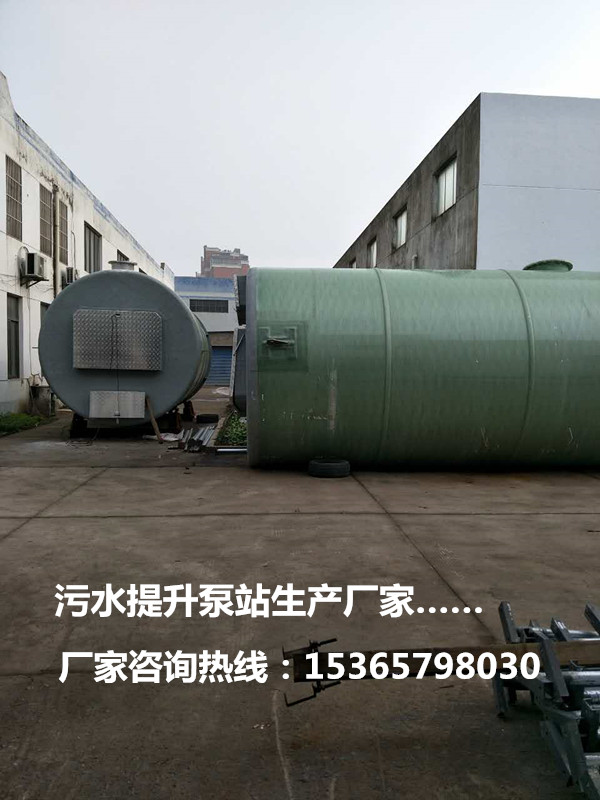

供应全国一体化污水提升泵站生产厂家
供应全国一体化污水提升泵站生产厂家
3.1.10 预制泵站结构设计应考虑结构抗浮、承载能力及土壤的化学属性、建筑结构和入水管、出水管以及其他装置之间可能的沉降差异。
3.2 泵站设计
3.2.1 一体化预制泵站的的形式应根据设置的地理位置，地形条件和地质情况等因素综合选用。
3.2.2 泵站场地应具备必要的交通条件、施工吊装作业条件。
3.2.3 预制泵站设计应根据工程所在地相应管网建设规划，结合给水、排水工程规模、近、远期建设情况，经技术经济比较后确定。
3.2.4 泵站宜按近远期规划相结合原则，确定适宜的工程规模。
3.2.5 泵站平面布置应符合下列规定：
1 潜水自耦式安装的水泵，其平面布置可不考虑水泵维修空间，只满足水泵安装和水力流态要求；
2 干式安装的水泵，平面布置应需考虑水泵安装和水泵吸水管流态要求；
3 水泵配套风冷电机时，泵站平面布置还应满足水泵的散热要求；
4 模块化湿井泵站平面尺寸和布置应满足水泵和格栅等主要设备安装、提升和日常运行要求；
5 模块化集成泵站湿井平面尺寸要满足水泵吸水管流态要求和格栅安装、提升和日常运行要求；
6 模块化集成泵站干井平面尺寸要满足水泵和控制柜安装、散热、维修和日常运行要求；
7 模块化集成泵站应在干井内设置集水坑和排水泵，用于排除井内积水；
8 控制柜可安装在泵站干井内或地面上，如果安装在干井内，应考虑通风、散热和除湿；
9 当泵站采用多个井筒组合时，平面布置应满足泵站整体安装和运行的要求，各个井筒内宜安装相同型号和数量的水泵。
3.2.6 泵站设计应对泵站结构形式和材质、配套设备的选型，泵站的平面布置，泵站竖向布置和泵站配套仪表、电气和控制设备等分别进行设计。
3.2.7 泵站水泵选型应与流量要求相匹配，宜采用统一的泵型。
3.2.8 单台水泵功率较大时，宜采用软启动或变频启动，泵站流量和扬程变化较大时可采用变频调速装置。
3.2.9 对于排水泵站，宜设置潜水离心泵，雨水泵站，可不设置备用泵。
3.2.10 湿式安装的潜水泵，水泵宜配套电机冷却系统，干式安装的水泵，可采用IP54或以上水冷或风冷电机。
3.2.11 对于采用重力管网的泵站宜采用液位自动控制，采用压力管网的泵站宜采用压力自动控制。所有泵站都应具备手动控制、自动控制和远程控制功能，并应具备自由切换控制方式的功能。
供应全国一体化污水提升泵站生产厂家
供应全国一体化污水提升泵站生产厂家
3.2.12 采用液位控制水泵自动开停时，泵池内最高液位和最低液位之间的有效容积应根据水泵每小时最大启停次数确定，可采用(3.2.12-1)式计算：
式中： VEff——泵站有效容积（m）
Qp——泵站最大一台泵的泵送流量（m/h）
Zmax——水泵每小时最大启停次数。
当利用集水池的进水流量和每台水泵抽水之间的规律推算时，可采用(5.2.12-2)式计算有效容积：
Vmin=TminQ/4 (5.2.12-2)
式中 Vmin——集水池最小有效容积（m）
Tmin——水泵最小工作周期（s）
Q——水泵流量（m/s）
3.2.13泵站竖向高程设计应符合下列规定：
1 泵站最高和最低水位之间的有效高度，由泵站有效容积和平面尺寸确定；
3 多井筒设计的并联泵站宜采用相同的最高和最低水位；
4 雨水泵站和合流污水泵站集水池的设计最高水位，应与进水管管顶相平。当设计进水管道为压力管时，集水池的设计最高水位可高于进水管管顶；
5 污水泵站集水池的设计最高水位，应按进水管充满度计算。
3.3 荷载及稳定分析
3.3.1 用于预制泵站稳定分析的荷载应包括：自重、静水压力、扬压力、土压力、泥沙压力、波浪压力、地震作用及其它荷载等。其计算应遵守下列规定：
1 自重包括泵站结构自重、填料重量和永久设备重量；
2 静水压力应根据各种运行水位计算。对于多泥沙河流，应计及含沙量对水的重度的影响；
3 扬压力应包括浮托力和渗透压力。渗透压力应根据地基类别，各种运行情况下的水位组合条件，泵站基础底部防渗、排水设施的布置情况等因素计算确定。对于土基，宜采用改进阻力系数法计算；对岩基，宜采用直线分布法计算；
4 土压力应根据地基条件、回填土性质、挡土高度、填土内的地下水位、泵站结构可能产生的变形情况等因素，按主动土压力或静止土压力计算。计算时应计及填土顶面坡角及超载作用；
5 淤沙压力应根据泵站位置、泥沙可能淤积的情况计算确定；
6 风压力应根据当地气象台站提供的风向、风速和泵站受风面积等计算确定。计算风压力时应考虑泵站周围地形、地貌及附近建筑物的影响；
7 其他荷载可根据工程实际情况确定。
3.3.2 预制泵站可能同时受各种荷载进行组合作用。用于泵站稳定分析的荷载组合应按表3.3.2的规定，必要时还应考虑其它可能的不利组合。
