粮食厂圆形插板阀DN300全密封参数

手机扫描查看

电动插板阀、手动螺旋插板门、手动插板阀普遍适用于建材、冶金、化工、电工等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。该阀机构先进，质量可靠，操作灵活，拆装方便，采用优质碳素钢制造，其强度高，性能好使用寿命长，改闸阀主要由框架，闸板，DDT电动推杆，气缸等零配件组成。该产品适用于建材，冶金，矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备，产品质量实行三包，木箱包装，代办托运欢迎惠顾.

手动插板阀的定义：

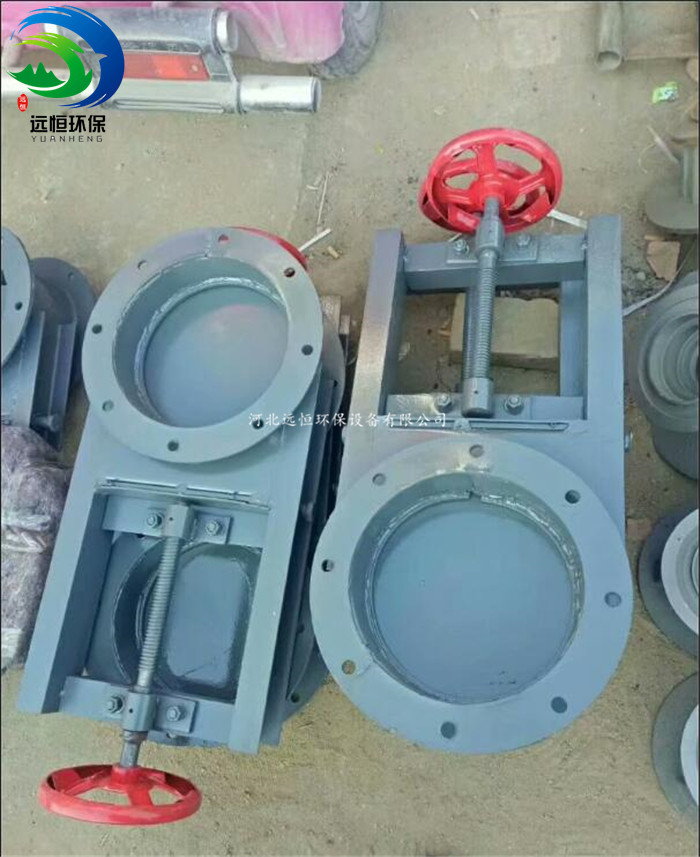

远恒手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食。手动插板阀通常于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。手动插板阀通常于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种.

手动球阀具有以下优点：

1．  流体阻力小，其阻力系数与同长度的管段相等。

2．  结构简单、体积小、重量轻。

3．  紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．  操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．  维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．  在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．  适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

主要外形及连接尺寸(mm)本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，气动装置应在合同中注明。主要零件材料及连接尺寸:零件名称材料零件名称材料阀体1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB阀杆Stem1CF18 Ni9Ti阀座密封圈橡胶或PTFE支架不锈钢阀体间密封垫片橡胶或PTFE填料压盖不锈钢阀体1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB填料石墨或PTFE阀体装配螺栓B7填料压盖螺栓B7注：橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。

电动插板阀安装应注意几下方面：

1、在电动插板阀安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

3、电动插板阀安装时应采用整体就位安装，不能闸框、闸板分体安装，防止闸框变形。

4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

5、电动插板阀接通电源是一定要注意闸板开启和关闭的方向，防止误操作损坏丝杠或闸板。

6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。

7、电动螺旋插板阀出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。

河北远恒环保设备有限公司经营范围为除尘器及配件、UV光解除味设备、等离子除烟设备，输送设备、电气电控设备生产销售，我公司目前主要经营的产品有脉冲布袋除尘器|单机除尘器|旋风除尘器|锅炉除尘器|电炉除尘器|矿山除尘器|废钢破碎除尘器|木工除尘器等工业专用除尘设备，以及除尘布袋|除尘骨架|电磁脉冲阀|插板阀|控制仪|卸料器|输送设备等各种除尘器配件，本公司也可根据用户需要进行非标设计及改造安装，我公司拥有专业的安装调试队伍，可承揽大型环保系统设备的安装与调试。欢迎咨询销售部联系人魏经理手机微信同号 18803076122，13663176738，QQ 2215264935
