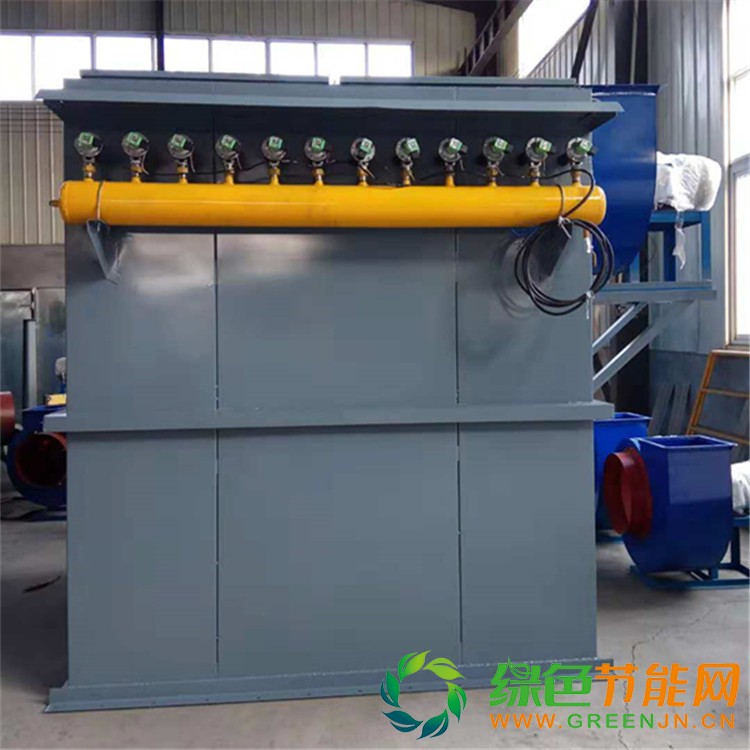

120袋除尘器配置参数
1、处理风量：6912-11520m3/h
2、过滤风速：1.2-2/min
3、过滤面积：96㎡
4、脉冲阀：12个
5、收尘器阻力：≤1200Pa
6、承受压力：500Pa
7、喷吹压力：0.4-5Pa
8、耗气量：0.5㎡/min
9、除尘骨架：120个
10、除尘布袋：120条
11、控制柜：1台
12、螺丝、密封胶条：1套

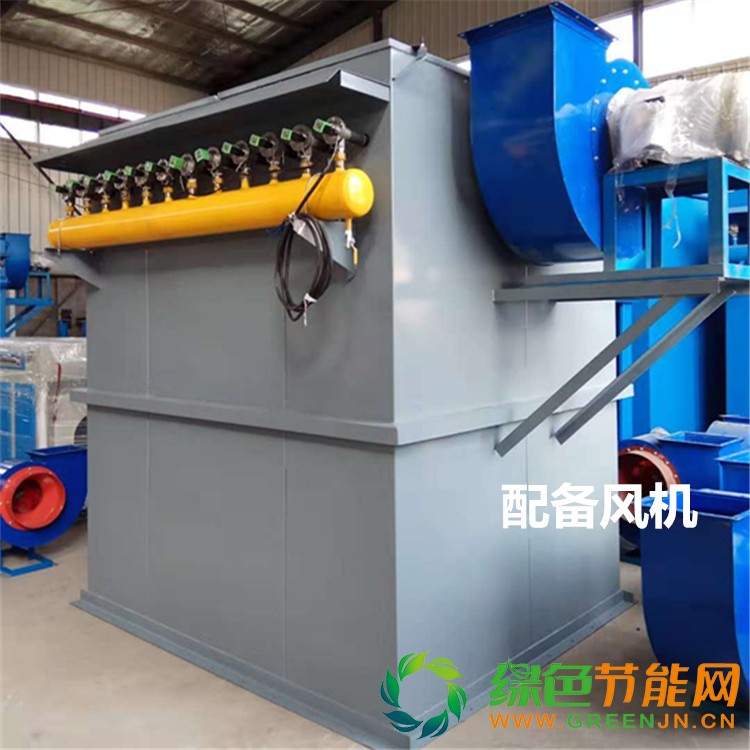

13、离心风机：1台
袋式除尘器主要结构

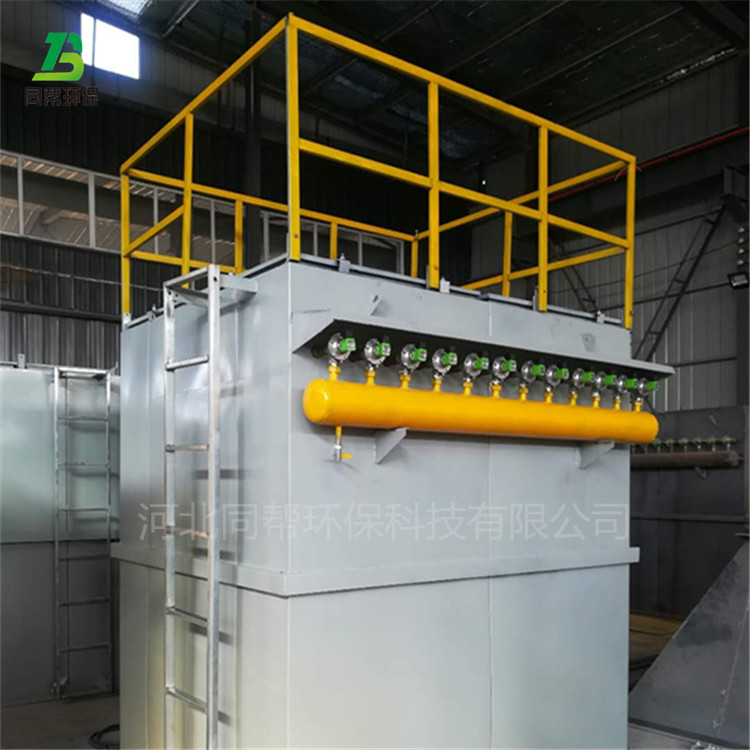

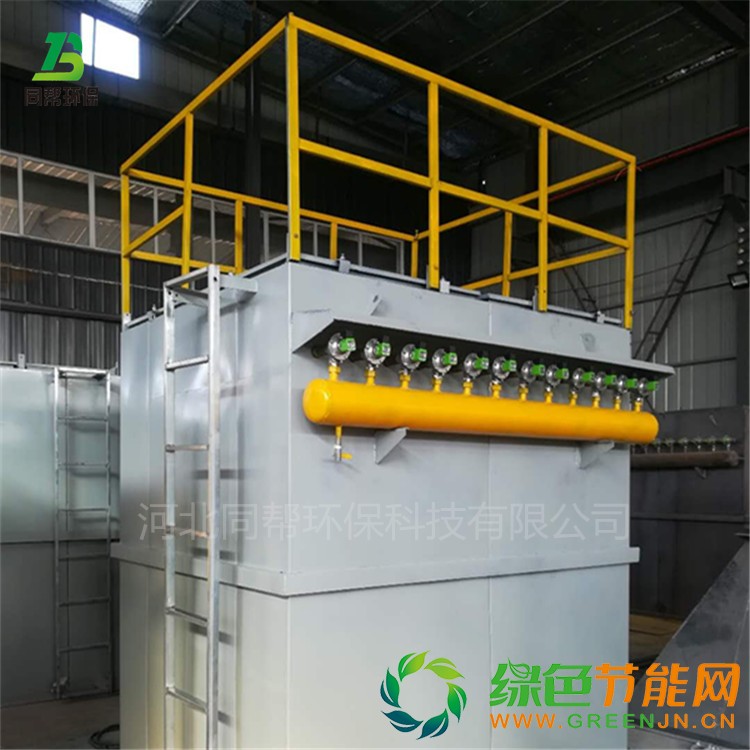

低压脉冲除尘器主要由袋室（箱体）、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风箱、出风阀、卸灰阀、以及楼梯平台等组成。
1）箱体
该除尘器一改常规的现场板式拼装结构为单之箱体现场组合式，既大大减少了现场安装工作量，又可有效地保证设备整机质量。中箱体下部的进风处设有截挡装置，含尘气体在进风箱内进入灰斗时，粉尘随其速度惯性冲撞挡板后，大部分即落入灰斗，其余少量细粉尘按截挡装置导流方向随气流进入滤袋室过滤。

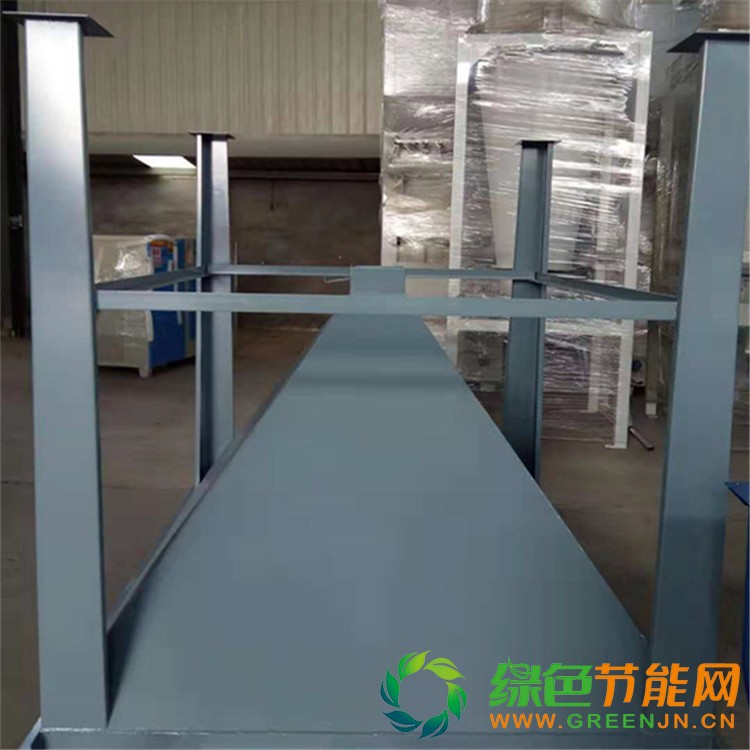

2）灰斗
灰斗壁板均焊有足够强度的角钢为加强筋,除尘器设一个或若干个灰斗，为保证捕捉粉尘自由流动,灰斗壁与水平面最小倾角大于60°。
除尘器具有离线检修功能。通过对离线阀和进风口手动调节阀（三通型带开度指示）的操作，能保证除尘器单个仓室的完全离线，实现了在除尘器正常工作状态时对单个仓室的检修维护。除尘器多仓室、小单元的设计保证了在除尘器单仓离线检修的状态下不因除尘器过滤面积的急剧减少而影响锅炉的正常满负荷运行。除尘器0.8m/min左右的全过滤风速的选定，允许除尘器滤袋破损率在3%以下时仅采用封堵措施而不对破损滤袋进行更换，以减少维护工作量而保证除尘器的正常运行。
