光伏并网箱主要用于分布式光伏电站项目的并网保护，一般接在家用光伏逆变器出线端，对整个线路进行过欠压、过流、短路、漏电保护，同时内置计量电表对光伏并网电能进行计量。根据国家电网分布式光伏并网管理办法，并网箱是户用光伏电站的必须配置，主要起到线路电气保护，电能计量以及过欠压保护三大作用。光伏并网箱的功能特点1、失压跳闸，检有压合闸:内置并网用重合闸开关，能够检测线路电压进行过欠压保护，在微型断

光伏并网箱主要用于分布式光伏电站项目的并网保护，一般接在家用光伏逆变器出线端，对整个线路进行过欠压、过流、短路、漏电保护，同时内置计量电表对光伏并网电能进行计量。根据国家电网分布式光伏并网管理办法，并网箱是户用光伏电站的必须配置，主要起到线路电气保护，电能计量以及过欠压保护三大作用。

光伏并网箱的功能特点

  1、失压跳闸，检有压合闸:内置并网用重合闸开关，能够检测线路电压进行过欠压保护，在微型断路器基础上增加了失压跳闸，有压合闸，延时合闸的功能，支持户用发电系统的孤岛保护，符合国家电网要求。

过欠压保护: 170V-270V (5V )

  动作时间:分闸<0.2s，合闸<0.3s

  自复位合闸延时: 60s

  额定电压: 230V

  额定电流:最大63A

  级数: 2P/3P/4P

  2、线路保护:箱体可对线路过流、短路、漏电保护及电源防雷保护，同时具备自动重合闸功能，对安装在户外的并网点，尤其是扶贫项目，大大节省了人工维护工作。

3、电能计量:并网箱留下了安装国网表的空间，可根据用户需求安装电表计量并网电能。

核心部件及结构设计图

  1、光伏并网箱可内置三款过欠压保护器，分别满足单相、三相配电环境，同时对线路进行可靠的保护。

  电压检测精度高达0.2% ( 5V以内)

  失压跳闸、回复供电自动合闸

  快速分合闸迅速，电子式及断路器两类，分段能力强

  恢复供电后合闸动作可设置延时

  导轨式安装，体积小巧、便于施工

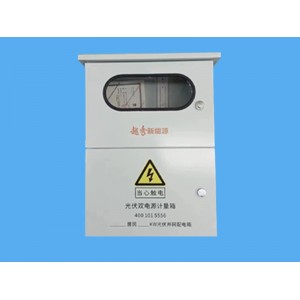

  2、全镀锌板箱体、结构紧凑、IP45强度更可靠，内部接线工艺精湛，配置有国网认证的双向计量电表、防雷器及开关附件，整个箱体 双开门设置，观察视窗，美观大气。

光伏并网箱选型建议

  1、户用项目，单相/三相，功率< 10KW

  2、地面站项目/大型商用项目，三相，功率< 20KW
