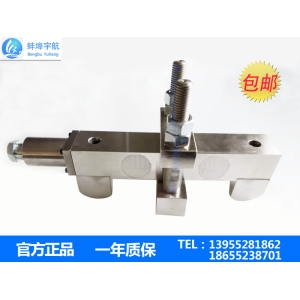

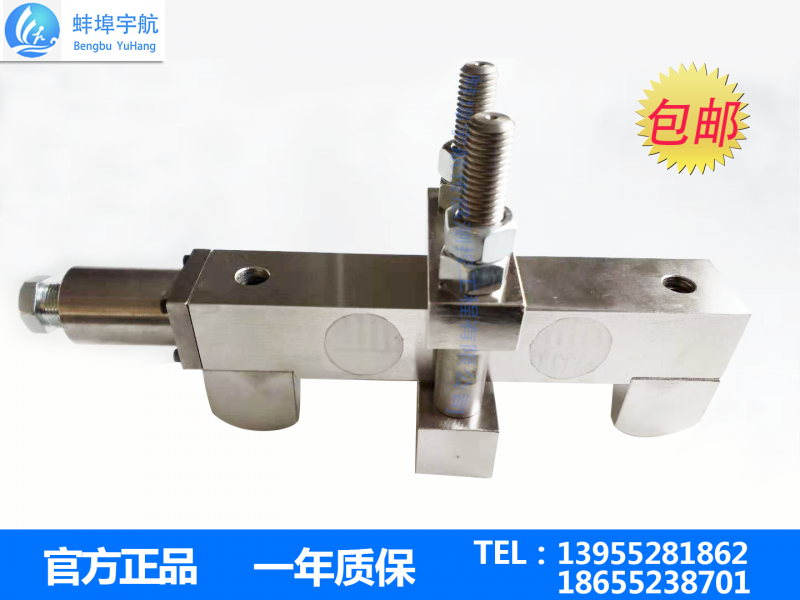

蚌埠宇航GAD150矿用张力传感器本安型山东煤矿

手机扫描查看

 GAD矿用张力传感器主要用于煤矿井下带式输送机胶带张紧力和应用钢丝绳牵引的钢丝绳力的检测。
GAD矿用张力传感器可与带式输送机保护装置用电控箱配套使用，可对皮带张力进行动态测试，实现皮带张力下降保护，皮带张力重锤落地保护，并可控制胶带机张力调整装置实现胶带机的胶带张力的自动调节，使输送设备在理想的状态下长期运行，显著的特点是解决了皮带机起动过程中及负载变化过程中皮带张紧力不 能自适应的问题。
GAD矿用张力传感器型号意义 例如：GAD80矿用张力传感器 G——传感器 A——检测对象：张力 D——工作原理：电子式 80——量程范围（KN） 防爆型式：矿用本质安全型 防爆标志：ExibⅠ GAD矿用张力传感器工作条件 1、周围环境温度：0～40℃； 2、周围环境相对湿度：≤95%； 3、大气压力：86～106kpa； 4、污染等级Ⅲ级； 5、有煤尘和甲烷等爆炸性气体的场所； 6、无强腐蚀的地方。 GAD矿用张力传感器结构特征及工作原理 GAD矿用张力传感器由应变器主体、应变片、变送电路三部分组成，为全密封结构。
各部分的主要作用如下： ⑴应变片：将被测压力或力转换为电信号； ⑵变送电路：放大处理由应变片送来的电信号，并输出一定制式信号； ⑶应变器主体：力的传递，保护应变片、变送电路免受外界环境物质的侵蚀。 工作原理：GAD矿用张力传感器是通过应变片感触被测物引起传感器主体受力变形，将被测物的力的变化反应到变送电路，然后传送出与力的变化成比例的电信号，通过与关联设备配套使用，实现张力超过规定范围报警保护和自动调节。
GAD矿用张力传感器主要技术指标 外壳防护等级ⅠP54。 工作电压UiDC12V（煤矿井下使用时，需由本安电源供电！）。 型号GAD10张力传感器 量程0～10T 工作电流Ii≤50mA。 精度±3%。 重量≤3kg。 外形尺寸178×96×42mm。 输出信号方式200～1000Hz频率信号。
