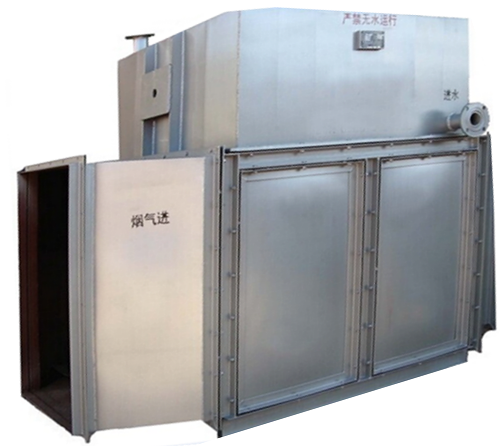

热管式热水发生器(气→水型)换热器是取代传统铸铁省煤器的最新节能环保设备,也称热管式省煤器。
热管式热水发生器是利用锅炉出口烟气所带热能,通过热管的超导热传热能力,用来加热锅炉给水或生产、生活等热用水。
节能效果分析:利用热管省煤器排烟温度最低可降至120℃,可将20℃的常温水最高可加热至90℃左右(水加热的温度与烟气热量和水量有关。根据《锅炉操作手册》,锅炉供水温度每提高10℃,锅炉节省燃料1.56%,节能最高可达10%。
选用原则:
1、最适用工艺换热为直接加热的蒸汽用户加热锅炉补水,如饲料加工的造粒工艺;纺织厂印染漂洗用蒸汽加热水;方便面厂用于蒸汽加热蒸熟等。
2、对于工艺换热为间接加热(蒸汽不能直接接触被加热介质或物体)的蒸汽用户,如烘干(干燥)、蒸煮(蒸发)、橡胶硫化、保温加热等行业,蒸汽产生凝结水具有循环利用价值,且蒸汽冷凝水回收节能价值在锅炉热力系统节能价值最高,所以间接用汽量大的用户应优先考虑蒸汽冷凝水的回收,再根据实际需合理利用(冷凝水高温直接用于锅炉补水,用于烟气余热回收装置设计的参数锅炉燃煤(油、气)、补水量及烟温等都会发生变化),如加热生活用水或有工艺用热水。
热管锅炉省煤器与普通省煤器性能比较:
1、体积和外部样式比较
普通省煤器:体积、重量大,而且因为连接法兰多,容易发生漏水漏气现象,
热管锅炉省煤器:体积小,重量轻接吸法兰数量较少。
2、导热效率比较
普通省煤器:等温性差、导热速度慢、强度小、导热效率低
热管锅炉省煤器:等温性高、导热速度快,可达音速。
3、提供效率比较
普通省煤器:换热效率在10%-20%,节煤效率比较低,一般在2%-5%;
热管锅炉省煤器:换热效率在35%-50%,节煤效率比较低,一般在5%-10%,(根据企业设 备情况而定),节煤效果比较明显。
4、除污和抗腐蚀能力的比较
普通省煤器:因烟气从管内走热量从管壁进行传导,时间长了易积灰腐蚀;
热管锅炉省煤器:由于有自震装置故不易积灰,排烟温度控制在露点以上,故不易凝露,结焦、腐蚀。
5、使用寿命比较
普通省煤器:使用寿命比较短,一般在2-5年
热管锅炉省煤器:使用寿命比较长,一般在10年以上。
