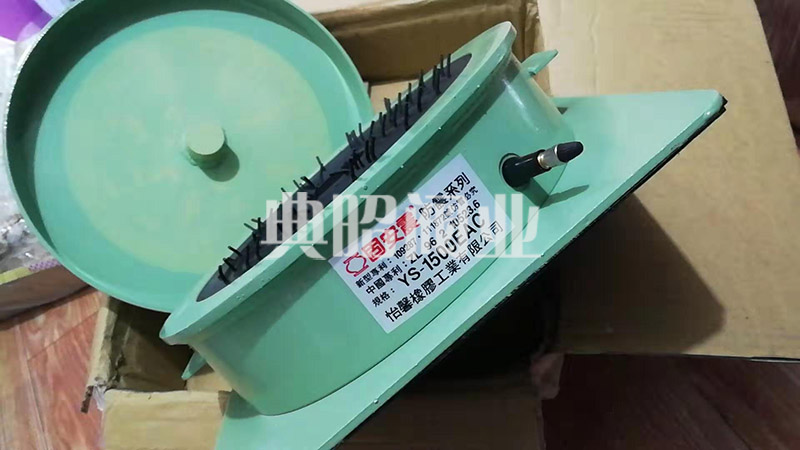

YS-EAC固安震气垫避震器减震器

  来源:台湾YS-AIR固安震   2019-11-12

分享到:

规格
MODEL
负荷
Load Range
尺寸bbbbb(m/m)
固定
孔径
组立
螺栓
H高度(mm)

未充气前

使用中
(KGS)
A
YS-75EAC

15-75

112 94 14 3/8"x40 85 91~95
YS-200EAC 60-200 140 119 14 1/2"x50
YS-400EAC 200-400 206 180 14 1/2"x50
YS-800EAC 400-800 260 234 14 1/2"x50
YS-1500EAC 800-1500 316 286 17 5/8"x75
YS-2600EAC 1500-2600 386 356 17 3/4"x75
YS-4000EAC 2600-4000 476 446 17 7/8"x75
YS-5500EAC 4000-5500 600 560 20
1"x100
92
98~10

气压使用范围0.5~4kg/cm2,高度限制:YS-75EAC~4000EAC最高不超过100mm,YS-5500EAC最高不超过107mm。



防震气垫设置前要先找出负荷的重心,做对称配置。并求出每一点平均载力加上安全系数(精仪器约10~20%,转动机械30~60%,冲床或冲击性机械约为70~100%),再选用适当型号之防震软管。


注意机械设备旁之联结管路或管线,须有可上下移动之空间,管路必要时加装防震软管。


气垫在搬运时完全避免碰撞以免破坏气门咀造成漏气。


支撑各点之防震气垫于充气气负荷后,维持同高度以免负荷物之重心偏移。如各点支撑荷重不一时,也可选用不同规格之气垫。


如要移动机械位置时,务必将气内之气体泄掉,以免橡胶本体脱离。

当使用YS-75EAC~4000EAC时,Ho:95mm,H1:85,H2:90~100mm
当使用YS-5500EAC时, Ho:102mm ,H1:92,H2:97~107mm
