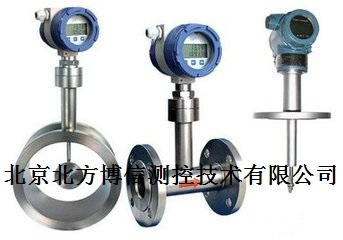

靶式流量计的结构形式：

1、法兰管道式

1.1、高温法兰管道式      1.2、低温法兰管道式

1.3、常温法兰管道式      1.4、温度、压力补偿法兰管道式

【流量计产品原理】

  LBGB系列智能靶式流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，具有很高的灵敏度、准确度，量程范围宽。

当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
      Cd——物体阻力系数
      A ——阻流件对测量管轴向投影面积(mm2)
      ρ ——工况下介质密度（kg/m3）
      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：
V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

SST系列智能流量计以其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。

 ◆ 管径范围宽：Φ15~Φ500至更大；
 ◆ 温度范围广：-196 ~ 500℃；
 ◆ 适用多种介质：气体、液体（包括高粘度液体、原油、浆体）、蒸汽；
 ◆ 适用于低流速介质，其可测量最低流速为0.08m/s。

【靶式流量计参数】
