进店逛逛品牌: 安科瑞电气
型号: ADDC-M
起订: 1台
供应: 1000台
发货: 3天内
发货地: 上海

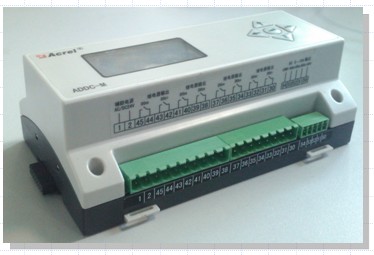

ADDC是一个面向楼宇和大型中央空调系统集中监控的直接数字控制器。可以对楼宇中的冷冻站、热交换设备、空调系统、通风系统、给排水系统、等等设备进行监测和控制。可以十分方便的组网，实现分散控制，集中管理。ADDC有6DI、8AI、8DO、4AO共26个物理点，带扩展功能，支持标准Modbus协议，带联网功能。与同类产品相比具有以下特点：
�8�5 既可以通过外部编程来开发应用，也可以依靠本机按键设置组态。
�8�5 支持在线调试和编程，极大的方便了自动工程师二次开发。
�8�5 利用ADDC的按键组态功能，就可以实现顺序控制，空调设备的恒温恒湿控制，连锁控制及报警等常规楼宇应用。极大了方便用户，缩短工厂周期，降低了成本。
1 型号说明
2 技术参数
3外形尺寸
主模块(ADDC-M)
扩展模块（ADDC-E）
主从联机安装图
4 接线方式
4.1 ADDC-M接线
4.2 ADDC-E接线图
注：在ADDC-M/E中接线端号13～16出厂默认为0～10V输入,端子号４～11默认为PT1000输入。
应用方案：
一、中央空调联网控制方案
上位机层：运用图形化的管理软件，可以一目了然的监控所有设备的运行
状态，空调区域的温湿度等参数，记录历史数据和报警。
DDC控制层：通过MODBUS通讯总线“手拉手”并联在一起，其中一个节点的故障不影响其他设备的运行，DDC的功能是采集现场的温湿度等各种参数，进行控制运算，发出控制命令到执行机构。以保持各种控制参数符合设定值。
现场设备：包括传感器、执行器等。传感器用于检测各种参数，执行器接收
DDC命令，如：电动调节阀、变频器等，完成各种控制功能。
二、新风机组控制方案
控制说明：
1.温度控制：根据送风温度与设定值比较后的差值，通过DDC运算，冬季控制
加热器的电动阀开度，夏季控制表冷气的电动控制阀开度，使送风温度控制在要
求范围内。
2.连锁控制：新风阀、冷热水阀、等均与风机进行连锁控制。当开机并启动
风机后打开新风阀。当风机停止后，新风阀关闭，冷热水阀关闭。
3.监测：新风/送风/房间温度，风阀/水阀的开度，风机手动/自动运行状态等
4.过滤网堵塞报警
三、空调机组控制方案
基本功能：
空调机组远程自动控制，定时启停
空调机运行状态检测、故障报警、手/自动状态监测
新风、回风、送风温湿度监测
室内/回风温度智能恒定控制（PID控制）
过滤器堵塞报警
盘管冬季防冻报警
新风阀、回风阀开度调节（新风风量调节）
消防联动报警
空调机组节能控制
四、冷冻站群控方案
功能介绍：
自动控制冷冻站各设备的开启顺序
根据检测冷冻水供回水温度和流量，自动计算出空调实际需要的负荷量，从而控制机组投入运行台数，达到最佳节能目的
监测冷却水供回水温度和流量，计算出冷却塔投入的数量，自动控制冷却塔风扇的开启数量
自动控制冷冻站各设备的关闭顺序
实时监测空调补水箱的液位，在超高或超低时报警
监测冷冻站内各设备的（冷水机组、水泵、冷却塔）运行情况
实时监测冷冻水的实际流量及供回水压差，根据监测数据自动控制冷冻水阀门开度。
五、给排水控制方案：
基本功能：
生活水池液位监测，水泵的启停控制
生活水泵变频节能控制
实时监测供水压力，对供水压力进行恒压控制
实时监测水泵的运行状态
生活水泵运行故障报警，自动停机操作
