产品简介
杭州威格电子科技有限公司是最专业的浙江高压电机试验台厂家。测试电机空载运行时的电压、电流、功率、功率因数及频率等参数，电气强度，绝缘电阻，直流电阻，匝间冲击等
仪器名称：高压电机试验台
仪器型号：VGX-1X-ATE
特点：
一．系统组成
该系统适用于1140V,3300V,6000V,10000V电压等级，电机容量为1000KW以下的电机综合测试，测试电机空载运行时的电压、电流、功率、功率因数及频率等参数，电气强度，绝缘电阻，直流电阻，匝间冲击等测试项目，由工业控制计算机实时操作，显示被测产品参数。该系统主要由动力柜、三相油浸式电动调压仪，高压启动柜，电机空载测试台，电线电缆组成，其中动力柜，三相升压变压器、电缆等由需方自备。
二. 系统工作流程
由客户提供动力柜，动力柜输出低压为380V，并输入到三相油浸式电动调压器，调压器输出调节范围为0~660v,容量为300KVA。通过三相油浸式升压变压器，并经高压柜（10000V,300KW）输出至高压电机，适用于高压电机的测试。高压柜的输出信号经柜内电压电流互感器接至电机测试台。通过电机测试台的电压、电流、功率采集模块，将采集数据通讯至工业控制计算机，实现系统的智能化控制、采集、统计、打印。
三. 测试项目及指标：
耐压（电气强度）测试：0-5000V,0-500mA, 精度：5%
绝缘电阻：DC：500v,1000V，0-500MΩ, 精度：5%
匝间绝缘：峰值电压：0-5000V, 充电电容：0.01 μF, 精度：0.5%
直流电阻：0.1μΩ-20KΩ,0.5级
空载测试：测试电压：0-500V(外配电压互感器) 电流：（0-40A）(外配电流互感器) 精度0.5级
四. 主要指标
1. 三相油浸式电动调压器（自备）：输入：380V，输出：0-650V，容量：300KVA
2.三相油浸式升压变压器：输入380V,输出10000V （客户自备）
3.高压（启动）柜：柜体采用2200mm(高)*1000mm(宽)*1500mm(深)，主要由高压隔离开关、高压真空断路器、电动机综合保护器、高压电压电流互感器等组成，指标：10000V,300KW

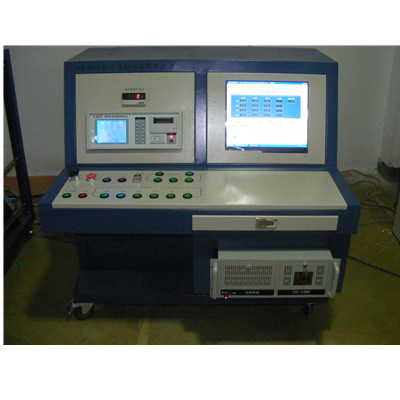

4.电机测试台：采用卧式操作台结构，由电压电流功率采集模块，耐压绝缘模块，直流电阻模块，匝间模块，主控模块，工控机，17寸液晶显示器，HP喷墨打印机，测试系统软件及开关等组成。
成功案列：山西大同煤矿集团
高压电机试验台厂家咨询电话：0571-88180726
