布袋除尘器结构图
2017-05-26 绿色节能网

分享:



/




图库说明
 除尘器可分为两大类:①干式除尘器:惯性除尘器、电除尘器、布袋除尘器、旋风除尘器。②湿式除尘器:包括又喷淋塔、冲击式除尘器、文丘里洗涤剂、泡沫除尘器和水膜除尘器等。目前常见的运用最多的是旋风分离器、静电除尘器与布袋除尘器。
布袋除尘器的除尘作用是依靠滤袋来实现的。当含尘气体由布袋的一面到达另一面时,粉尘就被阻流在滤袋的表面,气体便被净化。积附在滤袋表面的粉尘层也能起滤尘的作用,从而得到很高的除尘效率。
  布袋除尘器除了有除尘部件----布袋外,还有一个很重要的组件----清灰装置。由于布袋的表面粉尘层的不断增厚,布袋对气体流的阻力逐渐增加,气体通过的能力逐渐减小,也就是说,布袋除尘器的处理风量就越来越小。若无适当措施清除灰尘,布袋就会被堵塞,妨碍除尘系统系统的正常运行。为了让布袋除尘器持续有效地工作,就必须及时清除布袋上积灰,使布袋经常处于比较干净的状态。因此,布袋除尘器一般都安装有清灰装置(简易布袋除尘器除外)。配有自动清灰装置的布袋除尘器都安装有控制器,用来控制清灰装置的工作次数和强度,使粉尘厚度合适,保证除尘工作的顺利进行。

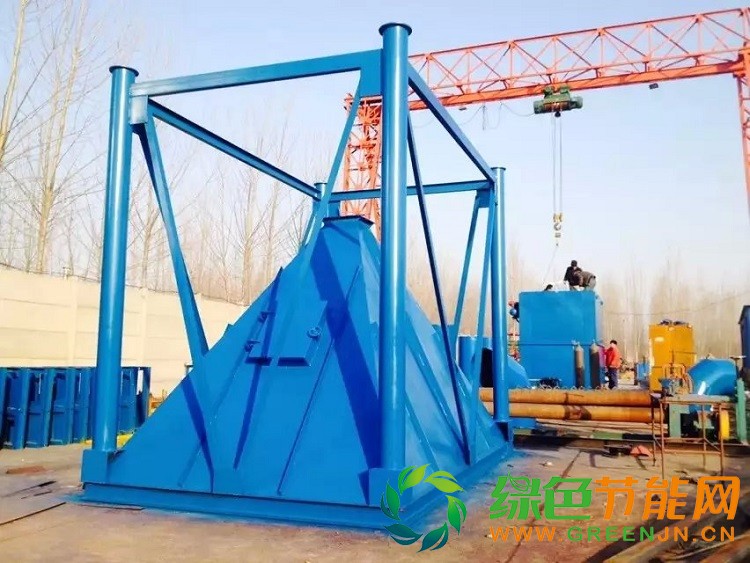

  同时,布袋除尘器还安有收集粉尘的灰斗,收集清落的粉尘。灰斗下方一般都设排灰机械,如螺旋输送灰机,刮板输送,排灰阀等。
  布袋除尘器一般都设有外壳,将布袋和清灰机构等部件装在外壳内。外壳通常被分为两部分:一部分是尘气室,装有进气口,是含尘气体进入的地方;另一部分是净气室,装有排气口,是净化后的气体排出的地方。在壳体上有人孔或手孔,以便检查和维修。

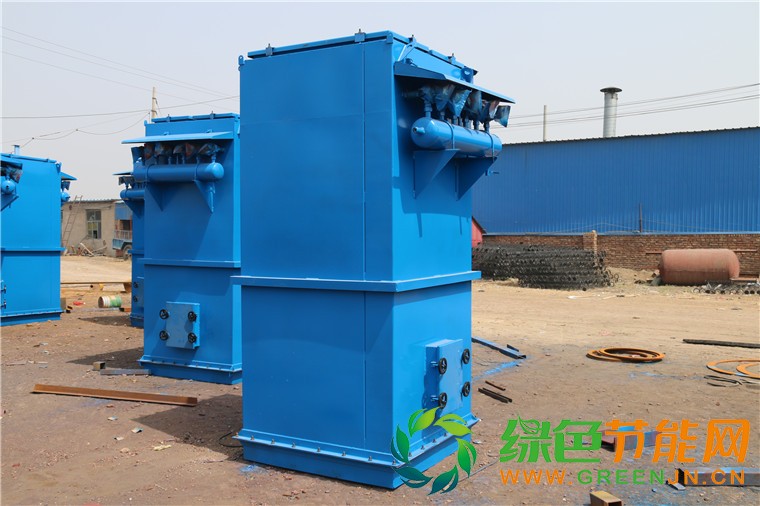

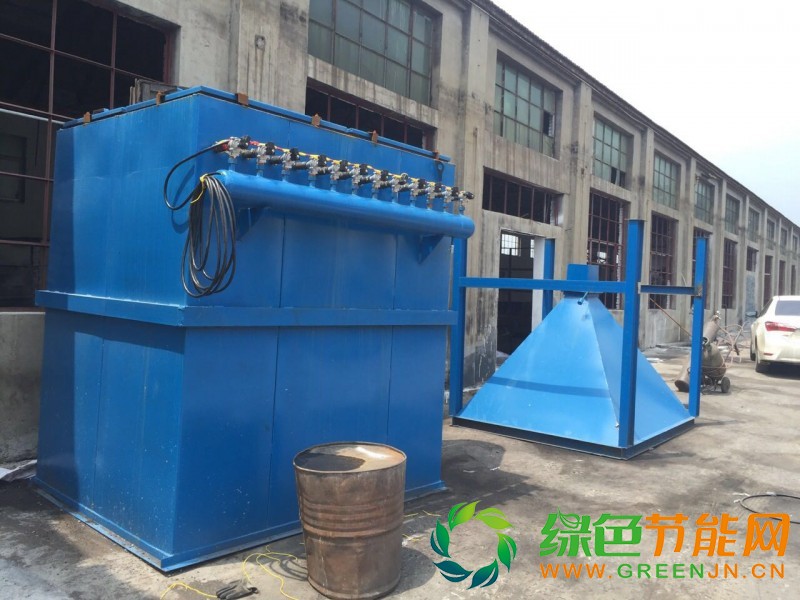

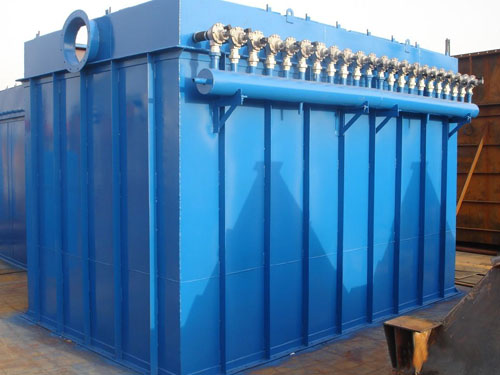

布袋除尘器结构图,布袋除尘器,袋式除尘器

  布袋除尘器结构组成

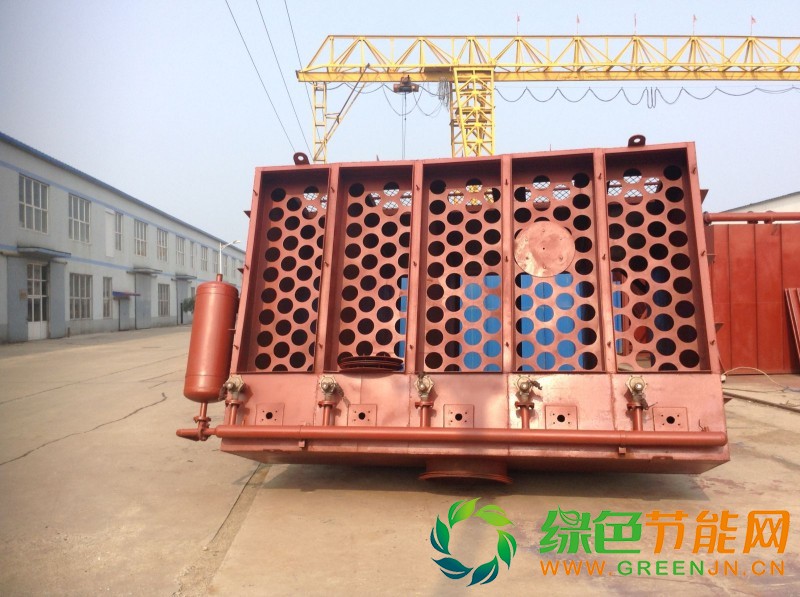

    除尘器出灰斗、进排风道、过滤室(中、下箱体)、清洁室、滤袋及框架(袋笼骨)、手动进风阀,气动蝶阀、脉冲清灰机构等。
  布袋除尘器工作原理
  布袋除尘器是基于过滤原理的过滤式除尘设备,利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。
    除尘过程:含尘气体由进气口进入中部箱体,从袋外进入布袋内,粉尘被阻挡在滤袋外的表面,净化的空气进入袋内,再由布袋上部进入上箱体,最后由排气管排出。

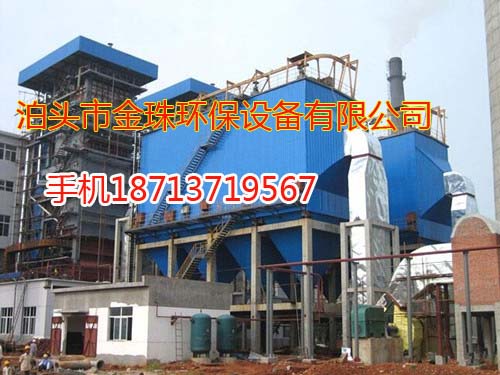

  大型脉冲长布袋除尘器是借鉴国内外先进技术,研制成功的新型高效长布袋除尘器,是在常规短袋脉冲除尘器的基础上发展起来的一种新型、高效袋式除尘器,它不仅综合了分室反吹和脉冲清灰的特点,克服了普通分室反吹强度不足和一般脉冲清灰粉尘再附的缺点,而且加长了除尘滤袋,充分发挥压缩空气强力清灰的作用。是一种除尘效率高,占地面积小,运行稳定、性能可靠,维修方便的大型除尘设备,可广泛应用于冶金、铸造、建材、矿山、化工等行业。性能特点1、采用脉冲喷吹清灰技术,清灰能力强,除尘效率高,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定可靠,经济效益好。适用于冶金、建材、机械、化工、电力、轻工行业的烟气除尘。2、箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。3、进、出口风道布置紧凑,气流阻力小。4、采用分室停风脉冲喷吹清灰,清灰周期长,消耗低,可成倍提高滤袋与阀片的寿命。5、可实现不停机换袋,检修不影响设备正常运行。6、采用上部抽袋方式,改善了换袋的操作运行。布袋除尘器的工作机理是含尘烟气通过过滤材料,尘粒被过滤下来,过滤材料捕集粗粒粉尘主要靠惯性碰撞作用,捕集细粒粉尘主要靠扩散和筛分作用。滤料的粉尘层也有一定的过滤作用。布袋除尘器除尘效果的优劣与多种因素有关,但主要取决于滤料。布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。根据需要再把布或毡缝成圆筒或扁平形滤袋。根据烟气性质,选择出适合于应用条件的滤料。通常,在烟气温度低于120℃,要求滤料具有耐酸性和耐久性的情况下,常选用涤纶绒布和涤纶针刺毡;在处理高温烟气(<250℃)时,主要选用石墨化玻璃丝布;在某些特殊情况下,选用炭素纤维滤料等。布袋除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要。一般取过滤速度为0.5—2m/min,对于大于0.1µm的微粒效率可达99%以上,设备阻力损失约为980—I470Pa。
金珠环保的脉布袋除尘器优点:
  1、除尘效率高,可捕集粒径大于0.3微米的细小粉尘,除尘效率达99%以上;
  2、使用灵活,处理风量可由每小时数百万立方米到数十万立方米,可直接设于室内机床附近的小型机组,也可做成大型的除尘器;
  3、结构简单,运行稳定,投资较小,维护方便。
  布袋除尘器适用范围:
  布袋除尘器广泛适用于:五金、水泥、建材、陶瓷、电子、化工、鞋业、铸造、塑料、铝制品、冶金、电力、皮革、食品、机械加工、有色金属等各工业领域的粉尘净化。

泊头市金珠环保设备有限公司专业生产脉冲布袋除尘器旋风除尘器、湿式脱硫除尘器、静电除尘器以及除尘布袋、除尘器骨架、脉冲电磁阀,脉冲控制仪、气缸、布袋吊挂、文氏管、螺旋输送机、卸料器等各种除尘器配件。也可根据客户要求进行非标设计改造。更多产品信息请登录http://www.btjzhb.com/      联系电话 18713719567
