点击下图片即可查看大图

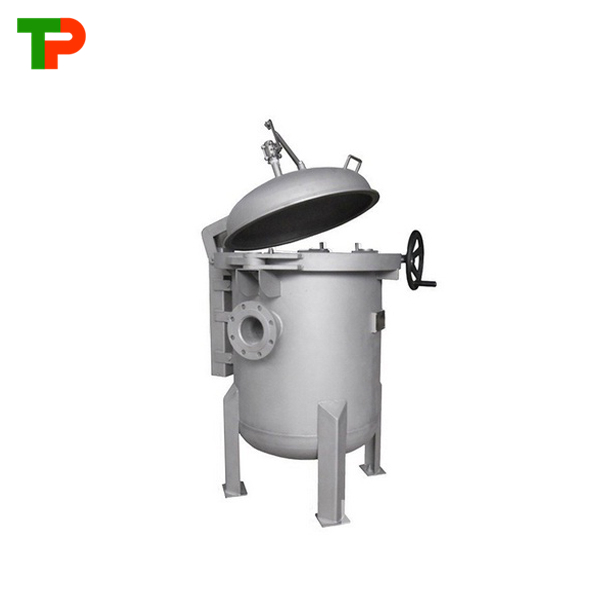

TPBQ系列速开式多袋过滤器(简称TPBQ过滤器)，是专注效率与安全耐用的用户而设计，过滤高杂质含量液体或在频繁更换滤袋的场合，或是23小时连续生产需迅速切换过滤器的场合，或是拥有多台大型袋式过滤器的大型工厂而言，TPBQ系列快开式多袋过滤器是大幅提高生产效率的利器，能够迅速更换滤袋，降低操作人员的劳动强度。
主要特点
n 精密的V型抱箍设计结构
n 最快20秒内启闭过滤器，迅速更换过滤原件
n 在固定位置启闭，无需围着过滤器来回对角紧固螺母
n 带袋安全连锁设计，排气泄压后才能打开过滤器
n 垂直开启上盖，多台可紧凑并联，节约安装空间及配管成本
n 将停机时间缩至最短，促进生产力及减低操作成本
n 选用高品质O型圈弹性密封圈，极佳密封性能与密封寿命
n 接液部分选用纯正不锈钢制造，出色的耐腐蚀耐用性
n 出口方位可选，方便设计安装
主要技术参数
|
型号 |
TPBQ2 |
TPBQ3 |
TPBQ4 |
TPBQ6 |
TPBQ8 |
TPBQ12 |
|
设计压力MPa |
1.0 |
1.0 |
1.0 |
1.0 |
0.7 |
0.7 |
|
设计温度℃
|
0-250 |
|||||
|
滤袋尺寸 |
Φ178x813/Φ178x720 |
|||||
|
滤袋数量 |
2 |
3 |
4 |
6 |
8 |
12 |
|
过滤面积m2 |
1./2 |
1.5/3 |
2/4 |
3/6 |
4/8 |
6/12 |
|
过滤精度μm |
1-2000 |
|||||
|
壳体 |
304/316L |
|||||
|
密封材质 |
NBR/EPDM/VITO/PTFE |
|||||
|
标配连接 |
法兰 |
|||||
|
进出口尺寸 |
DN80/100 |
DN100/125 |
DN100/125 |
DN125/150 |
DN150/200 |
DN200/250 |
|
注： 1.设计温度取决于密封材质与过滤元件材质 2.过滤洁净水的典型流量，滤袋过滤面积0.5m2，精度10微米；不同物料应综合考虑粘度，杂质含量 *以上参数仅供参考，可按客户要求定制 |
||||||
