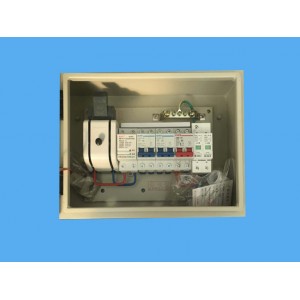

光伏并网箱无表位

手机扫描查看

 该产品主要应用于分布式光伏发电系统逆变器交流输出和并网点负载之间，具有防雷保护及形状保护、电能测量功能，供三相电能的计量与控制管理。

  集成化设计理念，提供并网保护功能及预留电表安装位置。

  元器件采用国内外知名品牌，具有相关产品认证，严格按照供电局功能要求配置。使用智能并网断路器，提供电网电压、电流异常和系统漏流保护，当电网恢复正常后自动恢复供电，提高发电的安全性。

  布局合理，结构紧凑，造型美观，功能区分清晰，电表位置有透明窗口方便观察。防护等级高，可以定制防尘、防水及防止飞虫等异物进入的柜体。

  电能表室门错可以加挂锁招封，箱门需要专业钥匙开启并且加装了开门报警装置，实现专业管理，也能防止窃电行为。

严格执行各项出厂检测，提高并网箱使用安全性及可靠性。

光伏并网柜是连接光伏电站和电网的配电装置，其主要作用是作为光伏电站与电网之间的分界。对于低压并网的光伏电站，光伏并网柜还可以加装参考计量及一些保护功能。

1）开关柜采用标准模块化设计，由模数E=25mm的各种标准单元组成，相同规格的单元具有良好的互换性。

2）所有一次设备及元件短路动、 热稳定电流应能承受不低于母线的动、热稳定电流值，且不损坏。所有电气元件应经过CCC认证，配电柜应提供全型式试验/部分型式试验，并具有足够运行业绩。

3）主母线和分支母线材质均选高导电率的铜材料制造。当采用螺栓连接时， 每个接头应不少于两个螺栓。

4）接线二次线端子排额定电压不低于1000V，额定电流不小于10A，具有隔板、标号线 套和端子螺丝。每个端子排均应标以编号。控制回路的导线均应选用绝缘电压不小于1000V，除配电柜内二次插件的引接导线采用1.5mm2的多股铜绞线外，其他导线采用截面不小于2.5mm2的多股铜绞线。导线两端均要标以编号。端子排位置应考虑拆接线方便，并留有 20%的备用量。端子排应采用阻燃型端子。

5）主要元件选型框架断路器，塑壳断路器，接触器，热继电器等采用国际国内优质产品，具备国内认证的产品。选用 ABB 断路器，菲尼克斯防雷器等高品质器件。框架断路器自带智能保护单元配置 ; 保护单元具有完善的三段式保护、上下级配合功能。馈线塑壳断路器应采用电子式脱扣器或热磁式电子脱扣器。

开关柜内各个控制及显示元件如：选择开关、按纽、指示灯、继电器、电流互感器等应选用有运行经验的优质产品。
