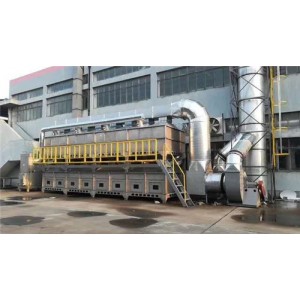

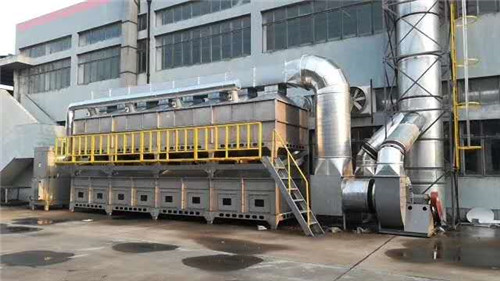

伟航吸附催化燃烧设备净化效果高环保设备废气吸附装置移动伸缩房

手机扫描查看

催化燃烧器电控制系统 由PLC控制器、文本显示器、变频调速器、点火器、紫外线传感器、热电偶等电控设备以及风机，另外由零压阀调节燃气与空气的比例。催化燃烧电气控制系统工作过程分为三个状态：燃烧器工作状态、停止状态及参数设定状态。在工作状态中又分为点火过程和燃烧过程。由安装的热电偶检测出温度，送文本显示器显示。PLc具有模拟量输入、输出模块，检测火焰燃烧信号和热电偶温度信号，将检测到的信号与设定的信号经过比较运算后，通过0～10 V电信号控制变频器的输出频率来调整风机的转速，保持燃烧器的燃烧温度，这就是构成以设定温度为基准的控制系统；自动检测燃烧器温度信号与设定的温度比较，输出各类报警信号或直接停机。显示器可以显示燃气流量、燃烧温度和变频器输出频率。设定参数和工作状态等信息；可以通过显示器在线调整运行温度参数，修改设定温度控制风机的运行。该系统还设有多种保护功能，尤其是较强的逻辑互锁功能，从而保证系统工作可靠，并且具有较为完善的控制功能。
