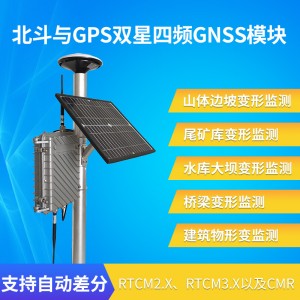

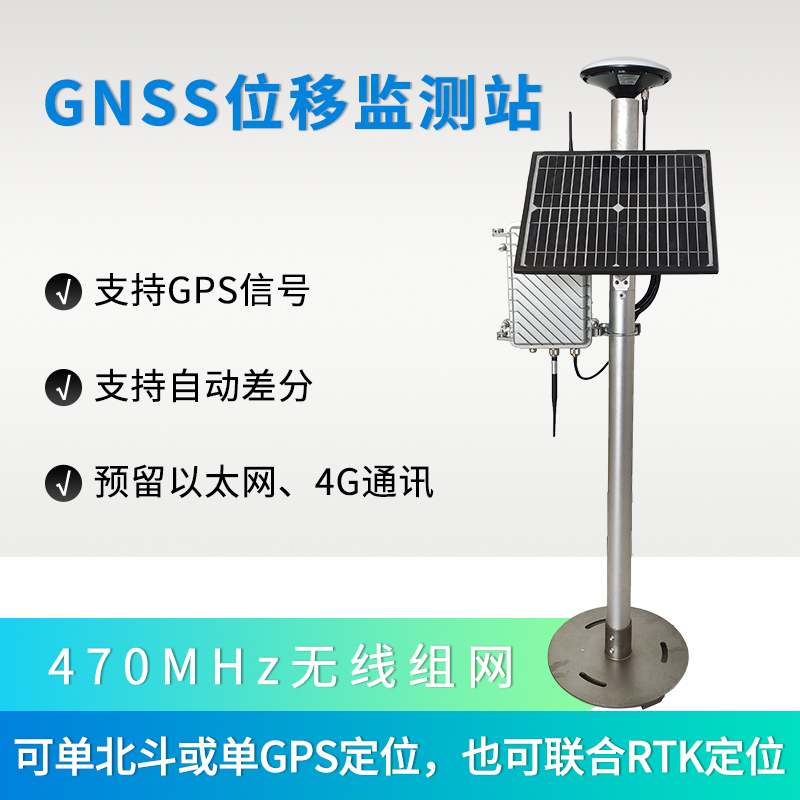

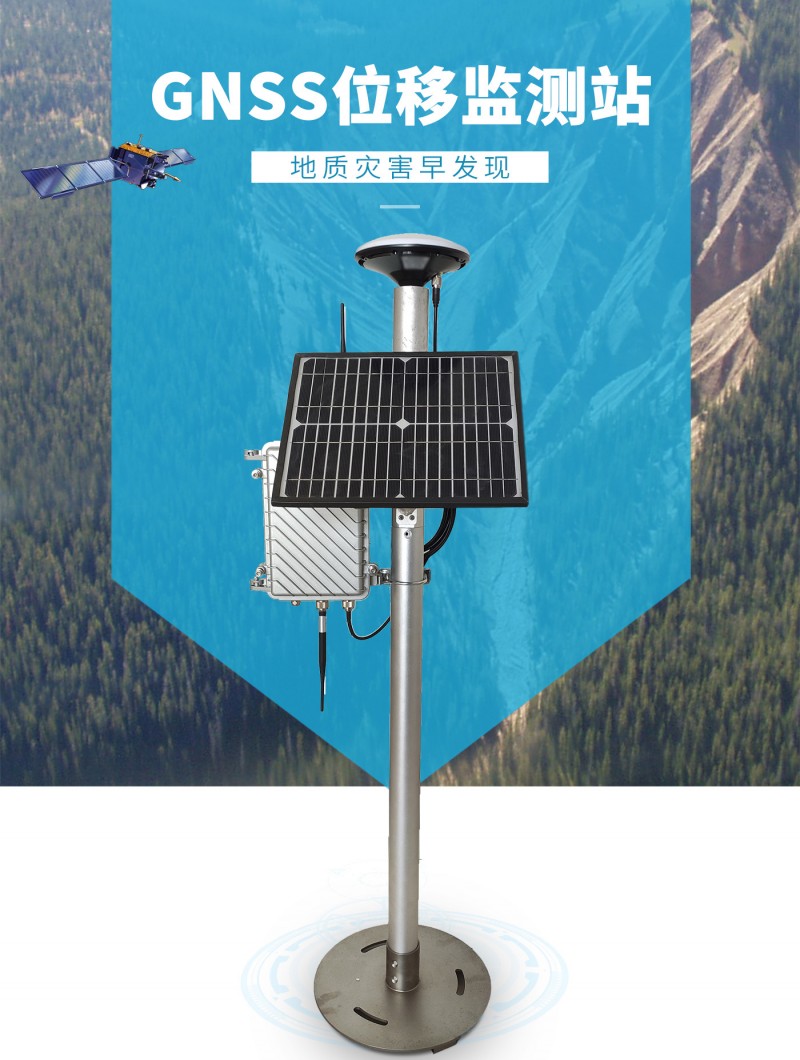

清易电子GNSS位移监测站采用RTK技术产品概述
GNSS位移监测站由内置GNSS接收机、传输模块、物联网卡、天线、锂电池、太阳能充电控制器和解析软件组成，安装方便快捷。接收机采用高精度多模多频板卡，根据不同的需求配置不同的北斗/GNSS板卡，数据通信方式采用无线电或网络方式，可以作为基准站或移动站使用。
清易电子GNSS位移监测站采用RTK技术工作原理
GNSS的基本原理是测量出已知位置的卫星到用户接收机之间的距离，然后综合多颗卫星的数据就可知道接收机的具体位置。要达到这一目的，卫星的位置可以根据星载时钟所记录的时间在卫星星历中查出。而用户到卫星的距离则通过记录卫星信号传播到用户所经历的时间，再将其乘以光速得到（由于大气层电离层的干扰，这一距离并不是用户与卫星之间的真实距离，而是伪距（PR）：当GPS卫星正常工作时，会不断地用1和0二进制码元组成的伪随机码（简称伪码）发射导航电文）。
技术参数
设备参数
信号： GPS: LlC/A, L2C
北斗:B1I, B2I
GLONASS: L1OF, L2OF
Galileo: E1-B/C, E5b
单点定位精度：<1.5m
RTK定位精度：水平∶±10 mm
垂直∶±10 mm
初始化可靠性：大于 99.9%
首次定位时间-电台方案：冷启动<30s 温启动<30s 热启动<30s
数据更新率：1Hz
数据格式：NMEA-0183
防尘防水：IP67级标准
功耗：小于2.5W
其他参数
信号传输：4G无线数据传输、470MHz无线组网、RDSS北斗短报文通讯
供 电：太阳能+锂电池组合供电
工作温度：-40～85℃
工作湿度：0～95%RH（非凝露）
太阳能板: 10W
锂 电 池：10.4Ah
上报间隔：1分钟～24小时可设置，支持密报
清易电子GNSS位移监测站采用RTK技术产品特色

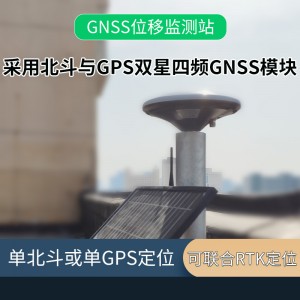

采用北斗与GPS双星四频GNSS模块，可单北斗或单GPS定位，也可联合RTK定位
高度灵活的分体式设计，适用于变形监测、网络参考站、驾考系统、机械控制等系统集成。
470MHz无线电台适用基准站和流动站作业，通讯协议支持透明传输、TT450S
预留以太网、4G通讯
支持GPS信号和L2C现代化改造后的GPS信号
支持自动差分，差分格式支持RTCM2.X、RTCM3.X以及CMR
可远程设置、下载、查看数据等等。
微信查看及预警功能，实时掌握设备信息，及时获取异常报警信息。
