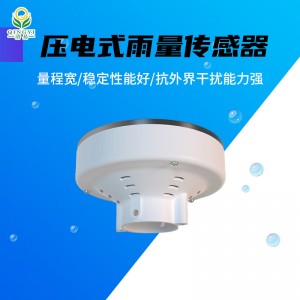

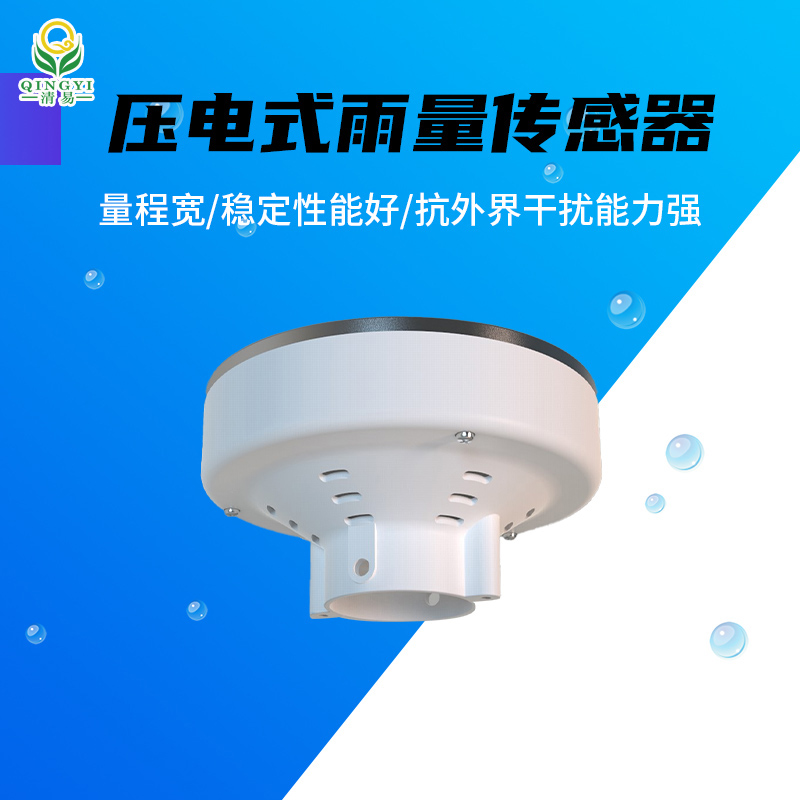

CG-62 冲击测量原理压电式雨量传感器

手机扫描查看

CG-62 冲击测量原理压电式雨量传感器产品概述

传感器由上盖、外壳和下盖组成，壳体内部有压电片和电路板，可以固定在外径50mm立柱上。传感器采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击即可求出雨滴重量，进而得到持续降雨量。

工作、存储条件

工作温度：-40～85°C       工作湿度：0～100%RH

储存温度：-40～125°C      储存湿度：＜80%（无凝结）

CG-62 冲击测量原理压电式雨量传感器功能特点

◆全固态一体化设计

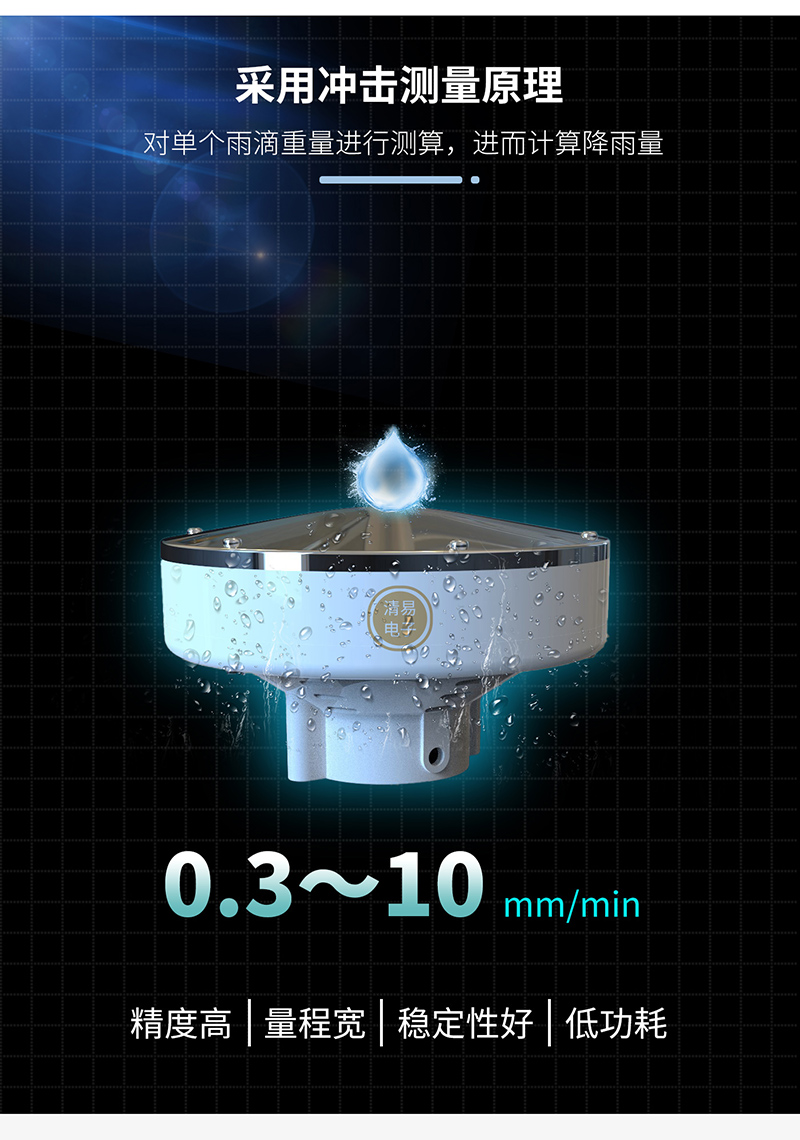

◆采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量

◆无机械配件，无任何外露部件

◆测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强

◆受天气变化的影响较小

◆维护要求低，雨滴接触面为弧形设计结构，不存储雨水

◆安装后带有自动水平校准功能，无需现场校准

◆体积小巧，携带、拆卸安装方便

CG-62 冲击测量原理压电式雨量传感器技术参数

测量参数

降雨量测量：

雨强范围：0.3～10mm/min

分 辨 率：0.01mm

测量精度：±4%（日累积降雨量）

刷新间隔：5s

累计雨量：自上电工作以来降雨量总量

本场雨量：雨停后数据保持直到下场降雨自动从零开始计量。

本场降雨持续时间：单位是 5s，例如本值是12的时候，意为已经降雨60s

过去1分钟降雨量：过去的1分钟平滑递推值

过去10分钟降雨量：过去的10分钟平滑递推值

本场峰值分钟雨量：本场降雨内的峰值分钟雨量

选配参数

空气温度：-40～85℃   分辨率：0.1℃   测量精度：±0.3℃

相对湿度：0～100%RH   分辨率：0.1%RH   测量精度：±3%RH

大气压力：300～1100hPa   分辨率：0.1hPa   测量精度：±0.4hPa

其他参数

数据传输方式：RS485、LTE CAT-1、4G，可定制LoRa、NB-IoT，支持定位功能

供电范围：市电使用适配器5～24VDC或者内置锂电池+太阳能供电

防护等级：IP67
