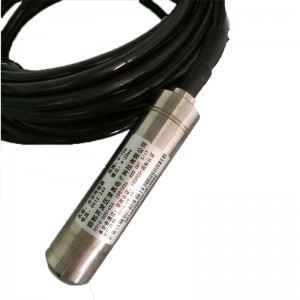

CG-71一体式液位水温传感器

手机扫描查看

CG-71一体式液位水温传感器产品概述

本系列液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使本系列液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。

功能特点

◆采用进口扩散硅压力敏感元件和先进的膜片隔离技术

◆电缆连接，直接投入现场，安装简便

◆放大电路采用进口集成芯片，宽电压供电

◆防堵塞、防结垢

◆防雷击、截频干扰设计、抗干扰能力强

◆接线反向和过压保护、限流保护(仅电流输出)

◆稳定性好、响应速度快

CG-71一体式液位水温传感器技术参数

测量介质：水（H2O）或与接触材质兼容

整体材质：膜片316L不锈钢（接触）

外壳 304不锈钢（接触）

密封件 丁腈橡胶（接触）

线缆 丁腈橡胶、聚氨酯等 （接触）

量程范围：0～1～200mH2O

输出信号：4～20mA

RS485（标准Modbus-RTU协议）

（0～10V DC、0～5V DC、1～5V DC、0.5～2.5V DC定制）

供电电压：10～30V DC 常规

12～30V DC 常规（输出0～10VDC）

5～8V DC

精度等级 : 0.1%FS

0.25%FS

0.5%FS

定制（输出为0.5～4.5V DC）

（量程≥10m 定制）

（量程≥10m 定制）

（量程≥1m 默认）

工作条件：介质温度 -20～80℃    环境温度 -40～85℃

温度范围：-20～80℃

测量误差：±1℃

温度补偿：-10～55℃

抗震性能：10g(20...2000Hz)

过载能力：200%满量程

响应频率：模拟信号输出≤600Hz、数字信号输出≤10Hz

稳定性能：±0.1% FS/年

分 辨 率：1.0mm（30m以内）

温度漂移：±0.01%FS/℃（温度补偿范围内）

整体重量：探头≈290g 线缆每米≈60g

防护等级：IP68

功率峰值：电流型≤0.02Us(W) 数字型≤0.015Us(W)

负载特性：电流型负载≤{（Us-7.5）÷0.02（Us=供电电压）}Ω

适用范围

广泛用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

尺寸、重量

外型尺寸：φ28*105mm
