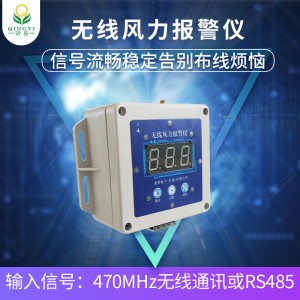

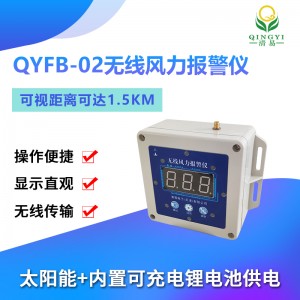

QYFB-02 无线风力报警仪470MHz无线通讯产品概述

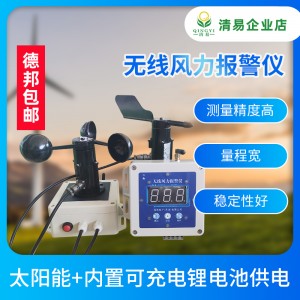

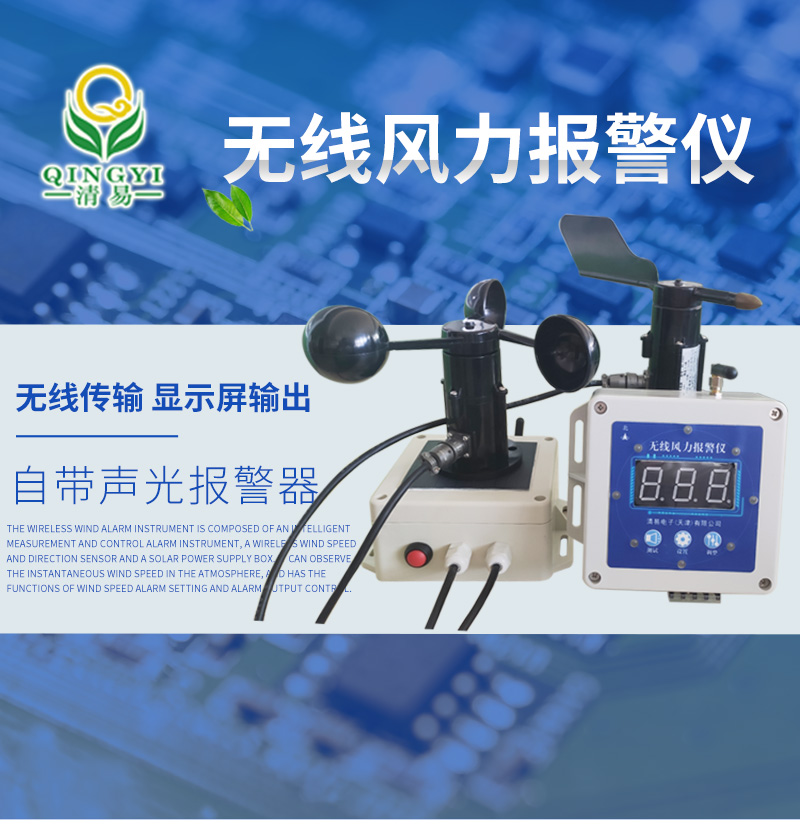

无线风力报警仪是由智能测控报警仪、无线风速风向传感器和太阳能供电盒组成，可观测大气中的瞬时风速，具有风速报警设定和报警输出控制功能；风力报警仪采用无线信号传输、显示屏输出，风速显示采用高亮LED数码管显示，观察距离远，并适合于光线较暗和夜间使用；该报警仪自带声光报警器，风速超限时报警器发出声光报警，提醒操作人员注意安全，同时产生继电器开关量输出。

1、功能特点

◆ 操作便捷，整机只有三个按键，就可以实现所有设置以及查看功能，操作非常简便。

◆ 显示直观，面板分两个区域分别显示风速和风向数据，风向数据带有风向标指示。

◆ 无线传输，可视距离可达1.5km，信号流畅稳定告别布线烦恼。

◆ 传感器采用太阳能+内置可充电锂电池供电，安装灵活。

◆ 具备风速，风向显示功能，并能够根据风速作超限预报警输出。

◆ 反应灵敏，根据设置的预报警值可迅速进行继电器输出报警信息，延迟小于100ms。

◆ 测量精度高，量程宽，稳定性好

◆ 结构设计合理，外观质量佳

◆ 数据信息线性度好，抗外界干扰能力强

2、适用范围

可广泛应用于建筑机械（起重机、履带吊、门吊、塔吊等）、铁路、港口、码头、电厂、气象、索道、环境、温室、养殖等环境的现场风力监测和预警。

3、工作、存储条件

工作温度：-40～85°C 工作湿度：0～100%RH

储存温度：-40～125°C 储存湿度：＜80%（无凝结）

QYFB-02 无线风力报警仪470MHz无线通讯技术参数

风速

精度：±1m/s

启动风力：0.2-0.4 m/s

量程：0~32.4 m/s

风向

量程：16方位

其它参数

供电电压：传感器：太阳能（3W）+锂电池供电（5200mAh）

报警仪：12V DC

输入信号：470MHz无线通讯或RS485

探头线长：1.5m（标配）

传输距离：可视距离1.5km

预警值门限：≥0.8m/s

报警值门限：≥1.3m/s

设备功耗：50mA

防护等级：传感器：IP66

报警仪：IP67

供电盒：IP67

尺寸、重量

外观尺寸：

风速传感器：长194mm*宽65mm*高123mm

风向传感器：长264mm*宽65mm*高153mm

报警仪：长149mm*宽120mm*高63mm

供电盒：长149mm*宽120mm*高63mm

整机重量：

风速传感器：98g

风向传感器：104g

报警仪：355g

供电盒：398g

⊙显示定义

风速显示：风力报警仪使用高亮红色3位数码管显示，风速显示准确到0.1，值10秒钟更新一次；

数码管显示传感器风速值00.0 m/s 显示范围：0.1-32.4

风向显示：环形LED灯

⊙按键：测试键、设置键、调整键

测试键：在接收实时数据，传感器掉线，预警报警等状态下，长按可以模仿报警时的状态，松开按键则恢复到初始状态，可以用来熟悉报警状态。

在设置预警值门限和报警值门限时，测试键用于循环移位，移位顺序是先高位再中位再低位。

设置键：在平时状态下，按一下进入设置风速预警门限，进入后高位间断闪烁，LED灯亮一个，显示的当前风速预警门限，可按测试键调节位移，按调整键增加数值，设置完成后15秒内不按设置键确认，则退出设置界面保留上一次的设定值。再按一次设置键进入设置报警门限值，进入后高位间断闪烁，LED灯亮三个，调整方式同调整预警值门限相同。再按一次设置键则进入实时接收数据状态，即平时状态，数码管显示实时风速值状态以及LED灯表示风向。

调整键：在设置预警和报警数值门限时每按一次会让数值加1。

⊙数据接收与显示

当有无线信号情况下报警仪被动接收无线信号数据并解析，数码管实时显示数据，不进行485采集数据。风速显示为保留一位小数，例如12.6。

报警仪上有一圈指示灯，由8个LED双色灯组成，使用绿灯来表示16个方向。若有风向传感器，则通过绿色LED灯显示。每个绿灯灯可以表示一个方向，这样可以表示8个方向；两个临近的绿灯同时亮起，表示风向在这两个方位之间，以此来表示风向的16方位。
