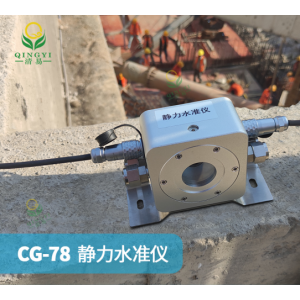

CG-78静力水准仪结构内部形变监测产品概述

静力水准仪是测量两点间或多点间相对高程变化的仪器。由储液器、高精度芯体和特别定制电路模块、保护罩等部件组成。沉降系统由多个同型号传感器组成，储液罐之间由通气管和通液管相连通，基准点置于一个稳定的水平基点，当测点相对于基准点发生升降时，将引起各点压力的变化。通过测量传感器压力的变化，来计算各测点相对水平基点的升降变化。

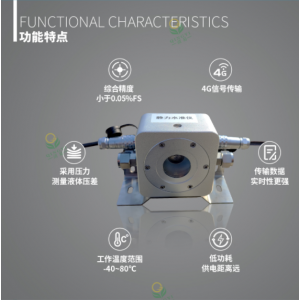

功能特点

1.采用压力传感器测量液体的压差，通过之前的标定拟合，从而对监测物体的沉降实现直接、直观的监测。

2.体积小、精度高、量程可选。

3.可以随着地面走势安装而不需要调平，不需要转点，全密封结构可以埋设于地下。

4.通过导气管屏除空气压力变化对测量精度的影响。

5.硬件具有RS485接口，可兼容性强，可外接LoRa模块，实现LoRa自组织网络，低功耗远距离传输。亦可外接4G模块，实现远程通信。

6.具有宽温度补偿（-20~80C），工作温度可达-40~125℃，适用于各种恶劣环境；

7.测量点无需液面流动，沉降有液面压差就能实时体现，数据实时性更强。

8.采用各种低功耗的传感器和微处理器芯片，降低总线压降，可使总线供电距离更远。

技术参数

量    程：(0~ 500, 0~1000,0~2000)mm

综合精度：小于0.05%FS

非 线 性：0.02%FS

稳 定 性：<0.05％FS/年

输出信号：RS485

供电电压：(9-36)V DC

工作温度范围：-40~80℃

补偿温度范围：-20~80℃

过载压力：100倍

介质材料：航空铝

电气连接：通气四芯电缆

防护等级：IP67

适用范围

可应用于大型储罐、大坝、电站、高层建筑、基坑、隧道、桥梁、地铁等设施的沉降、位移监测。
