QY- 20 在线式测斜仪结构安全监测设备

手机扫描查看

产品概述

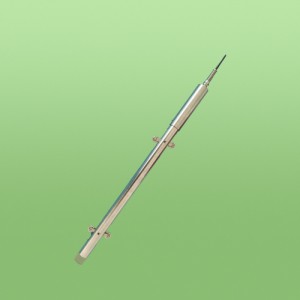

在线式测斜仪是⼀款新型的、多种⾏业应⽤的三轴测斜仪，主要⽤于在三维空间内进⾏多⽅位倾⻆测量和振动（频率、振幅）测量。将多个传感器串联安装到⼟体、岩⽯和挡⼟墙结构中沿垂直⽅向埋设的测斜管中，便可以实现对不同深度上侧向位移和变形的远程⾃动化测量。

技术参数

测量参数

测量轴：X轴Y轴Z轴

测量范围：(X/Y) 0～360°，(Z)0～±90°

分辨率：0.0001°

绝对精度：±0.001°

长期稳定性：0.05°/月

零点漂移：-40～+85℃ ±0.0007°/℃

抗冲击：2000g

上电启动时间：0.5S

输出信号：RS485

绝缘电阻：≥100兆欧

线缆：耐磨、防水、防油、宽温、双屏蔽电缆线

工作电压：DC12V

工作电流：单节40mA

工作温度：-45℃～85℃

产品尺寸：单节长度1000mm

防护等级：IP67

其他参数

◇信号传输：4G无线数据传输

◇供　　电：太阳能+锂电池组合供电

◇工作温度：-40～85℃

◇工作湿度：0～95%RH（非凝露）

◇太阳能板: 10W

◇蓄 电 池：12V 65AH

◇上报间隔：1分钟～24小时可设置，支持密报

产品特色

◆可24小时无人值守实时监测，平台兼容性好，可对接客户平台，可实时查看、下载历史数据、告警数据、周期数据曲线。

◆安装在固定的位置上，具有较高的稳定性，能够持续地监测变形情况。

◆模块化设计，485总线串联，安装简单快捷，运输方便，易回收，可多次重复使用。

◆无线传输数据，无需架设通讯线路，传输距离远，传输效率高，能够确保数据的完整性和即时性。

◆太阳能+蓄电池组合供电的供电方式，不仅可以避免架设供电线路的资源浪费和空间占用，还可以保证持续阴雨天的情况下不会出现断电的现象。

应用领域

适用于测量土石坝、面板坝、边坡、路基、基坑、岩体滑坡、堤防和⼤坝等结构物的水平或垂直位移。
