浅析UPS电源在安防/安保系统中的应用
3C3PRO10KS/3C3PRO15KS/3C3PRO20KS/30KS/40KS/60KS/80KS/100KS/120KS/160KS/200KS标配为双电源输入，用户可根据需要要求客服工程师现场进行单/双电源输入配置的切换，所有的安装需由本公司或经本公司授权的技术人员进行操作，请勿擅自打开机箱盖，否则会有触电的危险。浅析UPS电源在安保UPS电源系统中的应用
浅析UPS电源在安防系统中的应用
安防系统涉及领域非常广泛，是以维护社会公共安全为目的，由入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等组成的系统或网络，可以有预防或规避突发的犯罪、火灾、事故等情况的潜在风险。
安防系统对供电质量要求较高，而我国市电在供电时会出现电压突变、波动、脉冲干扰等电力问题，容易造成安防系统的设备部分硬件损坏、出现误操作、工作异常，以及加速网络设备老化、数据传送误码率增加、计算机死等情况。UPS电源具有高可靠性不间断供电、电网稳压净化、智能监控功能，可以避免以上情况发生，使安防系统运行更加安全。
我们在给安防系统配置UPS电源时要意，应当选择在线式UPS，预估系统设备的功率，为供电系统留有一定的冗余量，避免UPS电源满载运行，并根据UPS电源系统供电时长配置电池组。
山特UPS电源15K10KVA安保系统用户功率端子位置安装图
3C3 PRO 20KS/30KS/40KS/60KS/80KS/100KS/120KS/160KS/200KS标配为双电源输入，用户可根据需要要求客服工程师现场进行单/双电源输入配置的切换，所有的安装需由本公司或经本公司授权的技术人员进行操作，请勿擅自打开机箱盖，否则会有触电的危险。
3C3 PRO 20KS/30KS接线方式：
1.用户功率端子位置安装图：
接地端子
山特UPS电源15K10KVA安保系统意事项：
请务必确认输入电源为3相4线，电源电压在允许的输入电压范围内（见附录一）；
输入电源需为正相序，电池可以的性切勿接错；
3.4 3C3 PRO 系列UPS配线表和保护装置
3C3 PRO系列UPS外接电池要求是串联连接正负各一组相同容量的电池组（12V每节）。20-80kVA, 28-36节,默认32节，标称电压为336V-432V；100-200kVA, 36-40节，默认40节，标称电压为432V-480V。您可根据实际需要选择电池的容量和组数。电池组必须要配置电池直流开关和输入保险，电力线径也需考虑过载以及
电网电压的因素进行选择，表供用户参考：
额定容量横断面积参考IEC
单 位 kVA kW 20 18 30 27 40 36 60 54 80 72
输入/输出电压 Volts 400/400 400/400 400/400 400/400 400/400
备：
1. 客户端在连接UPS前必须在配电系统中安装额定规格值的三可以的过流断路保护装置，断开所有的相线，N线开关可单独配用；
2. 在单相电流超过100A时，所用保护空气开关必须带有灭弧装置，客户端建议
是选用UL认证的D曲线空开；
3. 电池正/负线径：表示UPS与电池箱配线线径，正可以的为红色线,负可以的为黑色线；
4. 电池线（正、负、）必须长度相同，建议不要超过40m。
额定容量横断面积参考IEC
单 位 kVA kW 100 90 120 108 160 144 200 180
输入/输出电压 Volts 400/400 400/400 400/400 400/400
输入满载电流
（3相，1根中线，1根地线） Amps 154 187 248 309
导线规格
（A\B\C\N线规格）
min mm2 35×1 50×1 70×1 95×1
max mm2 95×1 120×1 150×1 240×1
旁路输入满载电流
（3相，1根中线，1根地线） Amps 144 173 231 298
导线规格
（A\B\C\N线规格）
min mm2 35×1 50×1 70×1 95×1
max mm2 95×1 120×1 150×1 240×1DC输入电流（40节电池）（1根正可以的线，1根负可以的线）Total Amps 206 247 330 412
电池线规格（正可以的和负可以的）
min mm2 50×1 70×1 185×1 300×1max mm2 120×1 150×1 400×2 400×2
输出满载电流（3相，1根中线，1根地线） Amps 144 173 231 289
安保UPS电源系统3C3 PRO-200
80% 降额 386A
额定 309A
3C3 PRO-20 40A C或D 40A 10200A2
3C3 PRO-30 63A C或D 63A 10200A2
3C3 PRO-40 80A C或D 80A 20400A2
3C3 PRO-60 125A C或D 125A 72500A2
3C3 PRO-80 160A C或D 160A 72500A2
3C3 PRO-100 200A C或D 200A 202500A2
3C3 PRO-120 250A C或D 250A 202500A2
3C3 PRO-160 300A C或D 300A 225000A2
3C3 PRO-200 400A C或D 400A 225000A2

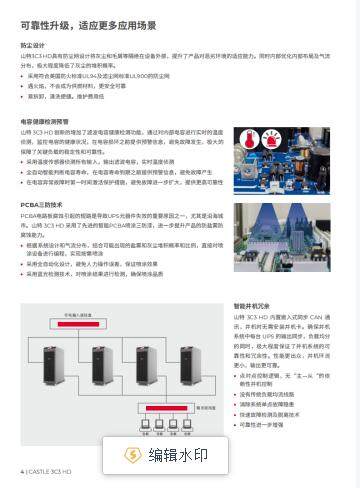

安保UPS电源系统并机安装
3C3 PRO 系列UPS具有直接并联功能，只需用并机线（选购件）连接可以进行2 至4台UPS并联，来实现扩容或功率冗余（N+X）。机器间距保持在10cm以上，每台UPS输入之配线请遵循单机之配线要求。各台UPS的输入/输出须接自同一个输入/输出接线盘，然后由接线盘配线去负载，见图示：
：
1. 20-80K支持两台并机共用电池组；每组电池必须采用同一厂家同一型号同一批次的产品；
2. 输入输出配线长度要求：
① 当每台UPS的输入（输出）端至输入（输出）接线盘间的引线长小于20米时，要求各线长差小于20％：
② 当每台UPS的输入（输出）端至输入（输出）接线盘间的引线长大于20米时，要求各线长差小于10％。UPS1 UPS2 UPS3 UPS4
3.安保UPS电源系统并机接线图：
3C3 PRO 20KS/30KS/40KS机种
3C3 PRO 60KS/80KS机种
3C3 PRO 100KS/120KS机种
3C3 PRO 160KS/200KS机种
3.6 电池箱连接UPS的步骤
电池箱与UPS之间务必安装额定规格值的过流保护断路器，具体规格可见上一节
的配线表。
1. 确保UPS的输入输出端均不带电，外接电池插座无电压输出；
2. 将电池箱开关置于“OFF”状态；
3. 先将UPS的端子排盖板打开，然后将UPS端子排引出的电池+、－线对应连接到电池箱上的+、－线，切勿将电池正负可以的接反；
4. 用万用表（直流电压档）量测正负电池的电压以及电压正负，确保正负可以的连接正确，合上端子排盖板。：电池的连接与更换应在系统关机状态进行，严禁带电以及非人士的操作，否则会有危险。
安防监控系统中为什么要用UPS电源
在安防监控系统建设初期，大多数监控系统机房设备里面几乎都配备了UPS电源。知道为什么UPS电源在监控系统里面如此重要吗？以了解安防监控系统中UPS电源的重要性和作用。
首先，来说说安防监控系统中为什么要用UPS电源。市电供电过程中偶尔会出现瞬态尖峰、电源浪涌、高压脉冲造成服务器、路由器、磁盘阵列等设备硬件损坏。谐波污染、线间噪声、频率移造成网络传输误码率大增，数据传输速度低。这些都是由于电源不稳定造成的。利用UPS的四大功能就可以很可以地解决这些问题。
安保UPS电源系统的四大功能
1.不停电功能——解决电网停电问题。
2.交流稳压功能——能解决网压剧烈波动问题。
3.净化功能——解决电网与电源污染问题。
4.检查开关电源监控单元中蓄电池管理参数，相关的参数是否与本手册中一致。

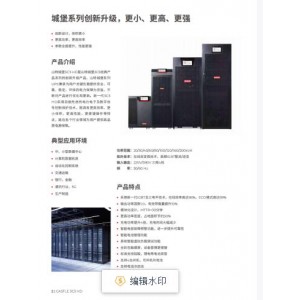

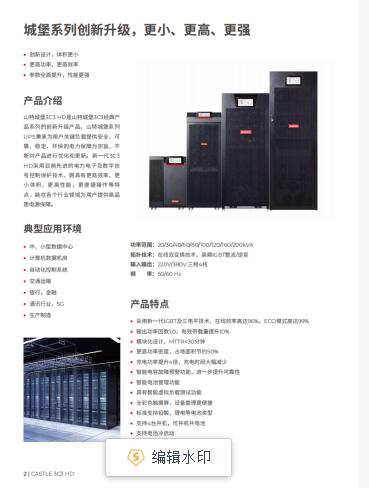

安保UPS电源系统的构成:
1.UPS主机
2.必选功能键(如BCOX等)
3.蓄电池
4.配套电池柜/架，电池开关等。
5.功能软件(如防雷，监控，谐波治理，上出线等)
常见的UPS供电方案
1.集中供电方式：
优点：可以实现网络设备资源的等电位控制，减小传输误码率。
缺点：初期投资大，单机故障影响大。
2.分散供电方式：
优点：方案布置灵活，故障影响小。
缺点：如整个设备不能保持同地线，易引发干扰。
单机供电
1.UPS解决方案中简单的一种。
2.每一分散地点交流供电系统容量多为6KVA以。
3.各点交流负载地由一台UPS提供动力保护
4.市电通常就近采用插座输入
安保UPS电源系统维护与
3C3 PRO 系列UPS只需很少的维护。
1. 如果断开电池连接，负载设备将不受停电保护。
2. 正常情况，如果发现电池状况不可以，则必须提前更换，电池更换应由培训合格的人员进行，用户不得擅自处理。需意：
A.更换电池以前，需关闭UPS并脱离市电
B.脱如戒指、手表之类的金属物品
C.使用带绝缘手柄的螺丝刀，请勿将工具或其他金属物放在电池上以免短路引起触电或造成电池
D.请勿将电池正负可以的短接或反接
3. 电池不宜个别更换，整体更换时应遵守电池供应商的指示，并由经授权的人员完成。
4. 意UPS 散热孔的通风顺畅，平均每隔半年清洁一次侧板和风扇的通风孔处的灰尘（清洁前请先断开市电及电池开关）。
安保UPS电源系统故障排除
如果本设备需要检修，请先按以步骤检查：
1. UPS输入配线是否正确？
2. 所有过流保护断路器是否断开？
3. 输入电压是否符合规格要求？再参考产品使用手册中的“异常状态表”以及附录二的“灯号参照表”说明进行适当处理：
故障发生日期；
完整的问题说明（包括LCD信息、指示灯显示、蜂鸣器鸣叫情况、电力情况、负载容量等）。异常状态表问题 液晶显示或可能原因 处理方法
“故障”灯亮，间歇警报旁路或逆变过载 减小负载至额定值市电异常 检查输入配线是否掉线、输入电压是否异常。电池未接 检查电池开关是否合上、电池配线是否接触良可以。
“故障”灯亮，连续警报 UPS故障
请与山特客服中心联络 电池放电时间低于初次放电
时间1/3以
安保UPS电源系统蓄电池耗损
充电器故障
LCD面板不显示字符 长按ESC键3秒，LCD复位。
若问题依然存在，请与山特客服中心联系：400-830-3938（手机）/800-830-3938
（固话），并务必提供以信息：
UPS 型号、CTO 号、机器批号（S/N）；

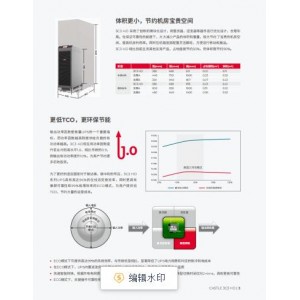

安保UPS电源系统一 技术参数
型号 3C3 PRO 20KS 3C3 PRO 30KS 3C3 PRO 40KS 3C3 PRO 60KS 3C3 PRO 80KS
额定容量 20KVA/18KW 30KVA/27KW 40KVA/36KW 60KVA/54KW 80KVA/72KW
输入
输入方式 三相+零线+地线
频率 42 - 72Hz
功率因数 ≥ 0.99
市电电压范围
额定230/400V（220/380，240/415可选）
190/330 ~ 276/478V（-15%, +20%），负载
116/201 ~ 276/478V（-50%, +20%），50%负载
旁路电压范围 额定230/400V（220/380，240/415可选）
207/359 ~ 253/438V（默认范围额定电压±10%，大可选范围±20%）
输出额定电压 230/400V，3相 + 中线 + 地线，（220/380，240/415可选）
功率因数 0.9
频率误差 (42-72)Hz±4Hz
过载时间 40℃环温，102–110%负载60分钟，111–125%负载10分钟，126–150%负
载1分钟，>151%负载150毫秒
率 双转换模式 94％
ECO模式 98％
安保UPS电源系统使用环境：
环境温度 0-40℃
储藏温度 –15 ~ +55℃保护包装完可以的情况
环境湿度 5 - 95 % ，无凝露
海拔高度 海平面1000米内无降额，大2000米，1000米以上每升高100米，降额1%
整机及备件1 年以内运输与存储环境 （根据机器序列号标
的机器生产日期）存储地点 室内灰尘 良可以
存储温度 < 40 oC存储湿度 < 70% RH
其他 需要带初始包装保存
如果机器的实际存储条件不符合上述存环境，请根据实际存储环境重新评估存时间。
电池标称电压/额定充电电压 336V (168 Cells) ~ 432V (216 Cells)， 默认384V (192 Cells)
重量净重(不含电池） 61.5 K 67 K 93 K 177 K 184 K
毛重(不含电池） 87.5 K 75 K 101 K 223 K 230 K
机器尺寸(宽*深*高)（mm） 350×805×800 350×805×800 350×805×800 600×720×1200 600×720×1200
虽然近几年批发山特UPS电源15K10KVA我国的电网安保系统UPS电源改造已经取得了非常可以的成果，很少会遇到停电的情况。UPS电源但是在市电供电的过程中出现的问题可不仅仅是停电的问题，还有电压波动、电源浪涌、瞬态尖峰、谐波失真等等。由于安防监控UPS电源系统机房是存放数据资料的地方，万一电源出现问题，导致设备损坏或者资料丢失，损失量无法估算。因此UPS电源已逐渐成为了安防监控UPS电源系统的标配。
