美国R.M.Young 73000 前射式能见度传感器

手机扫描查看

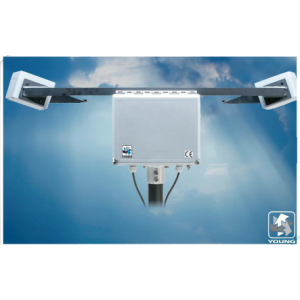

73000 前射式能见度传感器

73000 前射式能见度传感器简介

   YOUNG Sentry?能见度传感器通过确定散射光来确定空气中的烟、尘、霾、雾、雨和雪。

   73000 前射式能见度传感器是一款光学系统的传输变送器TX射出的红外线与接收器RX的可视区域成42度角交叉。交叉的区域即是样品的体积。当TX射出的红外线被样品体积内的颗粒吸收或散射，RX接收端测试到的散射红外线的量就变少，通过该接收端红外线的量计算出消光系数，再通过消光系数的柯西米德定律算出能见度的测试值。
   经过美国联邦航空管理局（FAA）和美国国家气象局（NWS）验证，仪器采用的是“俯视式”几何学设计，最能有效减少窗口污染和堵塞。测量窗口有防露加热罩，还可以选配智能控温加热罩，这保证仪器在任何恶劣的气象环境下均可正常使用。此外，Sentry传感器所有的供电和信号线都有电压急增及抗电磁干扰的保护，可以保证传感器持续正常运作。
   传感器的安装及保养十分简便。传感器集线盒底下有一个安装法兰，可以接到用户自备的1.5英寸安装管上。还有一个防水的电缆密封管，内有电源及信号电缆，可以接到终端板上，方便且可靠。传感器的背部有一个附带的校准设备，在现场仅需要30分钟就可以完成全部的校准。一般半年校准一次.

73000-D-V-C（无加热型、10-36V供电、0-5V输出、单控制继电器（NA瓦特/输出选项v））

73000-D-W-C（无加热型、10-36V供电、0-10V输出、单控制继电器（NA瓦特/输出选项v））

73000-D-L-C（无加热型、10-36V供电、4-20mA输出、单控制继电器（NA瓦特/输出选项v））

73000-D-S-C（无加热型、10-36V供电、RS232输出、单控制继电器（NA瓦特/输出选项v））

73000-D-U-C（无加热型、10-36V供电、RS485输出、单控制继电器（NA瓦特/输出选项v））



73004-D-V-C（加热型、10-36V供电、0-5V输出、单控制继电器（NA瓦特/输出选项v））

73004-D-W-C（加热型、10-36V供电、0-10V输出、单控制继电器（NA瓦特/输出选项v））

73004-D-L-C（加热型、10-36V供电、4-20mA输出、单控制继电器（NA瓦特/输出选项v））

73004-D-S-C（加热型、10-36V供电、RS232输出、单控制继电器（NA瓦特/输出选项v））

73004-D-U-C（加热型、10-36V供电、RS485输出、单控制继电器（NA瓦特/输出选项v））



73062 校准装置

74050 安装支架–垂直表面包括墙壁，交通极和Rohn型塔

技术指标：



光源：880 nm LED

散射角度：42 度

测量范围：30m～16000m（可选配10m～10000m）

精度：±10%

时间常数：60 秒

模拟输出：0-10 VDC标准,4-20mA、 0-5 VDC可选

数字输出：ASCII代码: RS-232, RS-422, RS-485可选

衰减：100～0.1863 km-1标准

    300～0.30 km-1（可选）



电源：DC : 10～36 VDC, 6 VA; 18 VA w/ 外壳加热

工作温度：-40～+60℃

工作湿度：0～100% RH

防护级别：IP66 (NEMA-4X)

尺寸：889mm x 292mm x 305mm

重量：8 kg

安装架：40毫米标准管，48毫米外径最大

     25毫米标准管，33毫米外径最大
