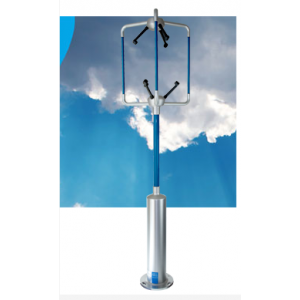

WindMaster三维风速仪、WindMaster PRO三维风速仪
WindMaster三维风速仪、WindMaster PRO三维风速仪、WindMaster HS三维风速仪
WindMaster 三维超声风速仪是一款精力充沛的仪器，仪器可以进行湍流测量、表面能量平衡测量和梯度通量测量。所有的研究都要依靠精密精确的测量，风速和声速温度都是不一致的。 这些条件决定了在进行梯度通量测量时需要使用涡动协方差技术，Gill的三维超声风速风向仪采用了*佳的外形配置和电子技术处理以最小化流动扭曲和变送器阴影效应。
WindMaster PRO——三维超声风速风向仪，新型的WindMaster Pro三维超声风速风向仪是一款外壳由不锈钢制成的风速风向仪，传感器是基于飞行测量时间、湍流测量、能量平衡测量和通量测量的仪器。 所有的测量都是出于精密、精确的目的，同时可以测量风速、声速（SOS）温度的变化（时间平均），这些特点使得仪器可以在涡动协方差系统中进行通量测量。
WindMaster HS 三维超声波风速风向传感器是用于科学研究需要精密测量三维风速、风向和声温数据应用。该三维超声波风速风向仪带有先进的超声波测量技术，独特的水平头设计，用来更精确测量自风速仪几何形状带有***小气流扰动的大仰角。集成电路单元提供4个另选模拟输入和输出。
WindMaster三维风速仪、WindMaster PRO三维风速仪、WindMaster HS三维风速仪技术指标
|
型号 |
WindMaster |
WindMaster PRO |
WindMaster HS |
|
图片 |
|
|
|
|
风速范围 |
0～50 m/s |
0～65 m/s |
0～45 m/s |
|
精度 |
12m/s，普通1.5％ RMS 12m/s，定制1％ RMS |
12m/s，普通1.5％ RMS 12m/s，定制1％ RMS |
12m/s，普通1.5％ RMS 12m/s，定制1％ RMS |
|
分辨率 |
0.01m/s |
0.01m/s |
0.01m/s或0.001m/s |
|
风向范围 |
0～359° |
0～359° |
0～359° |
|
精度 |
普通2°，在12m/s 定制0.5°，在12m/s |
普通2°在12m/s 定制0.5°，在12m/s |
普通2°在12m/s 定制0.5°，在12m/s |
|
分辨率 |
0.1° |
0.1° |
0.1° |
|
声温范围 |
-40～ +70℃ |
-40～ +70℃ |
-40～ +70℃ |
|
精度 |
±2% @-20～ +30℃ |
±2% @-20～ +30℃ |
±2% @-20～ +30℃ |
|
分辨率 |
0.01℃ |
0.01℃ |
0.01℃ |
|
声速范围 |
300～370m/s |
300～370m/s |
300～370m/s |
|
精度 |
< ±0.5% @ 20°C |
< ±0.5% @ 20°C |
< ±0.5% @ 20°C |
|
分辨率 |
0.01 m/s |
0.01 m/s |
0.01 m/s |
|
内部采样频率 |
20Hz或32Hz |
32Hz |
20Hz或32Hz |
|
输出速率 |
1、2、4、8、10、16、20，32（可选） |
1、2、4、8、10、16、20，32（可选） |
1、2、4、8、10、16、20，32（可选） |
|
格式 |
UVW，极性或NMEA |
UVW，极性或NMEA |
UVW，极性或NMEA |
|
平均 |
0～3600 S |
0～3600 S |
0～3600 S |
|
输出 |
RS232、RS422、RS485 |
RS232、RS422、RS485 |
RS232、RS422、RS485 |
|
数据格式 |
ASCII |
ASCII |
ASCII |
|
波特率 |
2400—57600 |
2400—57600 |
2400—57600 |
|
模拟输出分辨率 |
4通道 |
4通道 |
4通道 |
|
模拟选择范围 |
用户选择全量程风速 |
用户选择全量程风速 |
用户选择全量程风速 |
|
模拟输出类型 |
0～20mA，4～20mA， 0～5V，±2.5V, ±5V |
0～20mA，4～20mA， 0～5V，±2.5V, ±5V |
0～20mA，4～20mA， 0～5V，±2.5V, ±5V |
|
电源 |
9～30V DC(电流55mA ) |
9～30V DC(电流55mA ) |
9～30V DC(电流55mA ) |
|
尺寸 |
1kg |
1.7kg |
2.96kg |
|
重量 |
750mm x 240mm |
750mm x 240mm |
956 x347 x120mm |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
工作温度 |
-40～+70℃ |
-40～+70℃ |
-40～+70℃ |
|
工作湿度 |
< 5%～100% RH |
< 5%～100% RH |
< 5%～100% RH |
|
EMC |
BS EN 61000 - 6 - 3 BS EN 61000 - 6 - 2 |
BS EN 61000 - 6 - 3 BS EN 61000 - 6 - 2 |
BS EN 61000 - 6 - 3 BS EN 61000 - 6 - 2 |
