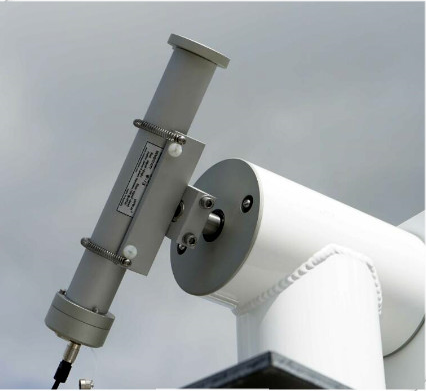

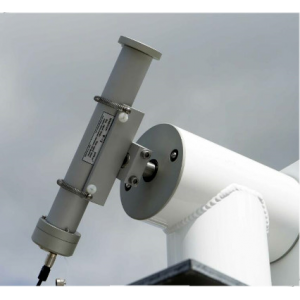

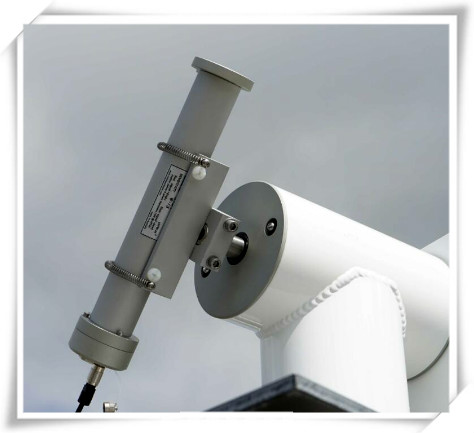

DN5 & DN5-E直接辐射传感器
DN5 & DN5-E直接辐射传感器
DN5 & DN5-E直接辐射传感器简介
DN5 & DN5-E直接辐射传感器是一个低成本的精密直接辐射传感器，用于测量太阳直接辐射，ISO 9060一级标准，DN5 & DN5-E。其性能超越了国际上一般承认的一级直接辐射传感器的性能。DN5有一个被动的毫伏输出，DN5-E含有一个内置的放大器，可以是毫伏级电压信号很好的实现测量。
| 性能参数 | ISO 9060一级标准 | DN5 & DN5-E (典型) |
| 响应时间(95%) | < 20s | < 10s |
| 零点偏离响应(5℃/h ) | ± 3W/㎡ | < ± 1W/㎡ |
| 非稳定性(1年间隔) | ± 1% | < ± 1% |
| 非稳定性(100-1000W/㎡) | ± 0.5% | <± 0.3% |
| 选择波长 (350-1500nm) | ± 1% | ± 0.5% |
| 温度响应(50℃跨越) | ± 2% | ± 1% (-10-+40℃) |
| 倾斜响应(@1000W/㎡) | ±0.5% | 无 |
总技术性能参数
| 全开角 | 5° |
| 倾角 | 1° |
| 边界角 | 4° |
| 辐照度 | 0—4000W/㎡ |
| 响应光谱范围(正常) | 200—5000nm |
| 灵敏度(典型) | 7μV/W/㎡(DN5);1mV/W/㎡(DN5-E) |
| 标定精度 | ± 2% (工厂标定，可溯源WRR) |
| 工作环境温度 | -40-+60℃ |
| 工作环境湿度 | 0-100% RH |
| 输出阻抗(DN5) | 45—50? |
| 供电(DN5-E) | 5.5—14.5VDC，6mA |
| 待机模式(DN5-E) | 待机电流消耗：0.1mA；开启设置时间：1.5s |
| 温度输出(可选择) | YSI 44031热敏电阻(10K? @ 25℃) |
| 窗口材料 | 光学蓝宝石，2mm厚度 |
| 壳体结构 | 海洋级阳极氧化铝，抗腐蚀 |
| 螺丝 | 不锈钢 |
| 干燥剂 | 硅胶(橙色，无毒) |
| 导线 | 6m |
| 重量 | 0.75kg (不含电缆) |
