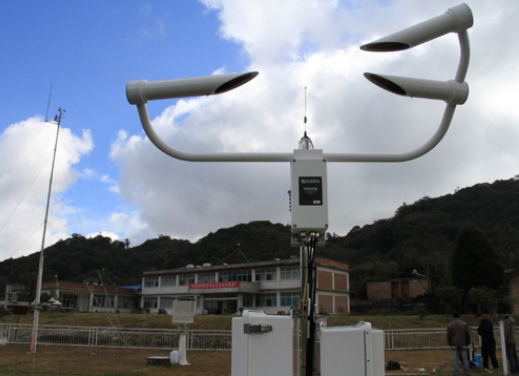

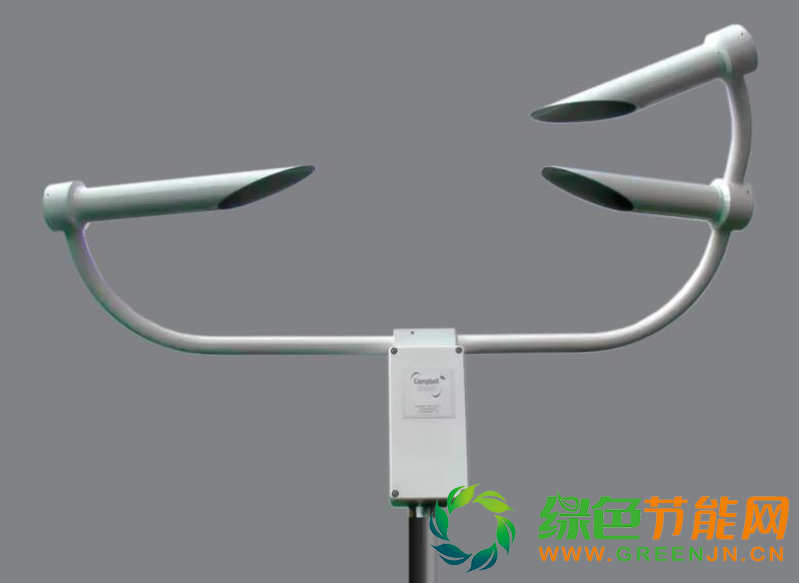

PWS100 能见度天气现象仪
PWS100 能见度天气现象仪是CSI采用***进的PDA（激光相位多谱勒）技术开发出PWS当前天气现象仪测量降水，确定雨粒大小和速度。它能够自动对降水量和可见气象因素进行测量，广泛服务于道路、海港和机场等场所。利用先进的探测技术和模糊运算法则，PWS100能够准确测量雨滴的尺寸和降水速度。接驳CS215-PWS温度和相对湿度传感器后，该系统还可对气温及相对湿度进行测量，使测量更加精确。它还提供了标准的粒子类型分类级别，比如雨，小雨和雪等。PWS100的核心由一个数据信号处理单元（DSP）、一个激光发射端和两个接收端构成。一个接收端在水平面与发射端成20º夹角，另一个接收端在垂直面与发射段成20º。 这样避免镜面污损，减少信号散失。系统自带安装支架，能方便地进行安装。校准也十分方便，使用22249校准器，即可在现场为系统进行标定校准。
PWS100能够以符合世界气象组织（WMO）气象代码标准的格式输出能见度和降雨量数据，方便用户进行数据后期处理与进一步利用。
可选择CSI公司为此仪器配置的CS215-PWS温湿度仪，可直接插入PWS100。这样增加了天气参数的测量，并有助于区分雪、雨和雾、霾及灰尘。
主要技术参数
测量面积：40cm2
激光源：近红外二极管
峰值波长：830nm
调制频率：96k Hz
接收器：带滤波器的光电二极管
光谱响应：***大光谱灵敏度850nm，0.62A/W
镜头检查光源：近红外发光二极管
能见度量程：0~20000m
能见度精度：±10%(0~10000m)
能见度测量时间间隔：10s~2hr，用户可自行设定
传感器扩展支持：可支持SDI-12接口的传感器
降雨粒径：0.1~30mm
粒径精度：±5%（粒径>0.3mm时）
粒子速度：0.16~30m/s
速度精度：±5%（粒径>0.3mm时）
可测降水类型：毛毛雨、小雨到大雨、雨、雪粒，雪片，冰雹，冰粒，米雪，雨夹雪等
数据输出：原始参数输出，WMO代码输出（降水类型），滴落物尺寸分级（DSD）统计，降水速率强度和能见度范围
降雨强度范围：0~400mm/h
降雨分辨率：0.0001mm
降雨精度：±10%
DSP供电：9~24VDC，或9~16VDC（配合CS215-PWS温湿度传感器使用时）
电流：200mA(无加热），1A（加热）
加热器：24VAC或DC，7A
接口：RS-232，RS-422，RS-485
波特率：300bps~115.2K bps
控制单元：定制DSP板
EMC标准：BS EN61326：1998 Class A
环境温度：-25~50℃（PWS100），-40~70℃（PWS100-XT）
环境湿度：0~100% RH
