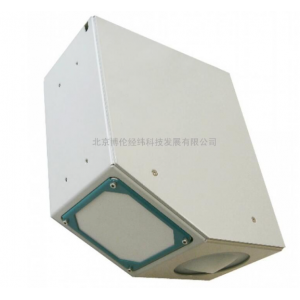

RQ-30 雷达水位流速流量监测仪是奥地利Sommer公司生产的一款测量河流水位、流速和流量的专用设备，采用24GHz的雷达信号，通过多普勒效应来计算流速数据。 24GHz频率的雷达信号发射到水表面，一部分雷达信号被反射回去， 移动的水波纹会导致频率的改变， 即多普勒效应。 RQ-30采集到回波信号后，进行频谱分析，进而计算出水表面的流速。 发射的雷达信号需要与水面保持一定的角度， 但这个角度并不需要去手工测量，仪器内部能够测量这个角度， 并在进行计算流速时应用。水位测量采用了超声波波信号，通过时差法的原理换算出水位信息。 RQ-30发射一个短的脉冲，方向为与水面垂直的方向。 通过发射和接收的脉冲之间的时间差， 就可以计算得到测量点到水面的距离，进而可以知道水位的数值。
流量Q是水流速度Vm和过水横截面积A(h)的函数，具体由以下的公式连续进行计算的：
过水横截面积A (h) 是水位的函数，主要由横截面的测量点决定，Vm是水流的平均流速。
技术指标：
水位
测量范围：0-15m/35m
分辨率:1mm
准确度：±2mm
雷达频率：26GHz
雷达波开角：10°
流速
测量范围：0-15m/s
分辨率:1mm/s
准确度：±0.01 m/s; ± 1 % FS
雷达频率：24GHz
雷达波开角：12°
垂直角度自动补偿准确度：±1°
垂直角度自动补偿分辨率：±0.1°
采样时间：8s ~ 300min
供电：6-30V DC,典型12VDC
电流：1mA
输出：3组4-20mA、RS485/SDI-12/Modbus
波特率：1200-115200
防护等级：IP67
尺寸：338 mm x 333 mm x 154 mm
重量：5.4kg
内置保护模块：过载电压保护和防雷保护
工作环境：-35~ +60℃；0-100%.R.H
