美国Hukseflux地面长波辐射传感器IR20WS

手机扫描查看

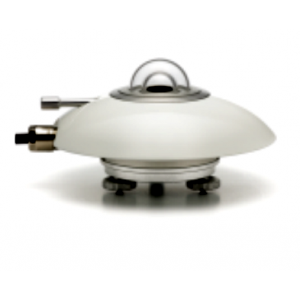

IR20WS 地面长波辐射传感器 Hukseflux

   IR20研究级地面辐射强度计适用于高精度长波辐照度测量在气象应用程序。 由Hukseflux“技术创新、IR20提供价格水平显著低于竞争模型相同的性能水平。 IR20能够测量在两个日夜。 在没有太阳辐射的情况下,模型IR20WS提供更好的准确性,因为它更广泛的光谱范围。

   IR20措施收到的长波辐射或far-infra-red平面,W / m2,从180°的视野角度。 在气象方面地面辐射强度计是用来测量“向下和向上长波辐照度”(世界气象组织的定义)。 长波辐射发出的辐射的一部分,不是太阳。 长波辐射的光谱范围不是标准化的。 实用的降低在4到5倍10的范围-6米。IR20与太阳能圆顶盲目过滤器在4.5 x 10-6米,使其适用于白天,夜晚观察。 模型IR20WS具有宽光谱范围在1.0 x 10-6米。它提供了一个优越的精度条件下在夜间,当太阳辐射缺席。

IR20地面辐射强度计的好处

   突破价格这一性能水平的地面辐射强度计结果Hukseflux的技术创新。

   使用校正的温度依赖的测量功能。 这远比仪器的温度补偿更准确,特别是在非常低和高的温度。 每一个地面辐射强度计温度系数提供进入方程。高灵敏度。 有足够的输入信号典型数据记录仪不再明显有助于测量的不确定性。低的热阻传感器。 设计需要一个重要的竞争之间的温差校正地面辐射强度计身体和传感器表面。 对于IR20这不是必要的。快速响应时间(3 s)。较低的响应时间是测量在移动平台上的好处,如飞机和浮标。

加热器

   加热防止凝结的水地面辐射强度计穹顶,当发生时,会导致很大的测量误差。

   仪器在波长(5%)和两个50%传输点显示在单个传感器产品证书。

建议使用

气候网络

极端气候(极地/热带)

移动平台(飞机、浮标)

不确定性评估(IR20 + IR20WS)

校正参考(IR20WS)

• 光谱范围：IR20 ：4.5 *  -  40 x 10 - 6米

• IR20WS ：1.0 -  50 x 10 - 6米

• IR20WS限制使用在辐射较小的光谱波段

• 视场角：180°

• 响应时间(95%)：3 s

• 灵敏度：17×10 - 6 V /(W / m2)

• 额定工作温度范围 ： -40 + 80摄氏度

• 温度依赖：<±0.4%(-30 + 50°C)

• 校准溯源到：WISG

• 可选的可追溯性：黑体(ITS- 90)

• 温度传感器：10 kΩ热敏电阻温度传感器

• 加热器：12伏直流电,1.5 W

• 标准的电缆长度：5米

•
