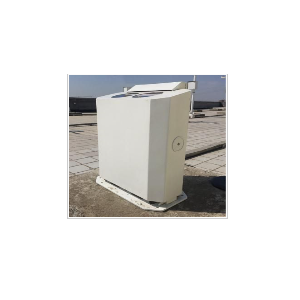

CTM 10K型激光云高仪

手机扫描查看

CTM 10K型激光云高仪

产品简介：

CTM 10K型激光云高仪（以下简称“云高仪”）采用双透镜设计，主要功能是测量云底高度、云层厚度、垂直能见度和大气边界层高度。它主要应用于机场、舰船等交通运输部门及气象站等。该云高仪结构简单，工作稳定性好，可靠性高，能耗低，使用维护方便。

工作原理：

设备发射的红外脉冲激光被大气中的气溶胶粒子散射，其后向散射光被设备以特定频率接收、检测，形成大气后向散射信号回波廓线，可据此判断气溶胶团、云层的高度。

功能介绍:

1：测量功能

可测量云底高度、云层厚度、垂直能见度和大气边界层高度。

    2：多云层测量功能

最多可测3层云，并测得每层云的云底高度及云厚度。

3：自检功能

设备可自动检测其内部下列部件的运行状态或运行参数：激光发射板温度、APD板

温度、能量检测板温度、激光器能量、3个风扇状态、2个加热器功率、2路供电电

压和激光发射器的平均工作电流。

    4：数据存储及查询功能

设备具有在其内部存储数据的功能。存储器容量为64Mbit，可连续存储最近10天

的数据（累计时间为60s时）。

外部设备可通过通讯接口，查询和读取设备内部存储的数据。

5：参数设置及掉电保存功能

设备接受参数设置及具有掉电保存功能。外部设备可通过RS232或者RS485通讯接

口，对云高仪的如下参数进行设置：俯仰角度的重置、累计时间、通讯波特率、设

备在RS485总线中的地址、激光能量目标值、安全电压阈值、判断窗口为污染的阈

值、判断窗口为干净的阈值和时钟校准。

6：温控功能

设备具有温控功能。在设备工作温度范围内，使激光发射板的温度不低于14.5°C及

以上。激光发射板具有板载温度传感器，CPU周期查询其温度，当温度低于15°C，

CPU驱动加热器及散热风扇工作；高于15°C，加热器停止工作，延时2分钟后散热

风扇停止工作。

7：自洁功能

设备具有自洁功能。CPU周期查询窗口的污染程度，当污染程度大于所设定的污染

阈值，启动自洁设备；当污染程度小于所设定的干净阈值后，自洁设备停止工作。

技术指标：

光学中心波长：0.905μm

测量范围：15m－10000m

测量精度：＜150m，±15m；

150m-300m,±10%；

＞300m，±20%

分辨率：5m

云层数量：3层

电源：AC220V

功耗：<43W

加热功耗：<650W

通讯接口：RS232/RS485

输出时间：最小30秒

工作温度：-40～+60℃

工作湿度：10%～100%RH

防护等级：IP65

尺寸：≤580×325×790

重量：≤75kg

软件界面：
