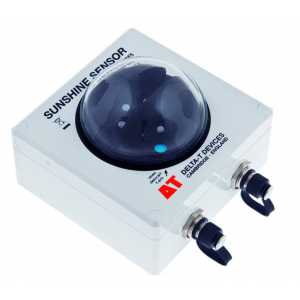

Delta-T BF5 太阳光照辐射计
Delta-T BF5 太阳光照辐射计是一个多功能，多用途的日照辐射传感器。它使用了一个独特的计算机生成的底纹图案的光电二极管阵列测量日照辐射。一个微处理器计算的总辐射和散射辐射组件，并确定了日照的状态。可配合数据采集器进行长期自动监测，也可直接连接电脑观看实时读数。特点：
·测量总辐射和散射辐射；
·测量日照持续时间；
·无常规调整和极性排列
·可在任何纬度进行测量工作；
·不需要移动部件，遮阴环和电动跟踪装置；
·输出能选择能量单位（W/m2），PAR（μmol/m2/s）或Lux
BF5取代了三氟化硼模型。 其优点包括在原有基础上加上优越的连接器和电缆综合加热器。
专利设计：BF5日照辐射传感器是采用专利技术设计，使用阵列光电二极管和专用遮阴模型来测量总辐射、散射部分辐射和日照状态。专利保护号：EP 1012633 & US 6417500。
输出：总辐射和散射辐射输出2路电压模拟信号，日照状态输出数字信号（任一逻辑电平或接点闭合），可连接在具有同样通道输入功能的数据采集器上用于环境监测。
技术规格：
| PAR | 辐射 | 照度 | |
| 单位 | μmol/m2/s | W/m2 | Klux |
| 精度（总辐射） | ±10μmol/m2/s ±12% | ±5 W/m2 ±12% | ±0.600Klux ±12% |
| 精度（散射辐射） | ±10μmol/m2/s ±15% | ±20 W/m2 ±15% | ±0.600 Klux ±15% |
| 分辨率 | 0.6μmol/m2/s | 0.3 W/m2 | 0.060 Klux |
| 测量范围 | 0~2500μmol/m2/s | 0~1250 W/m2 | 0~200 Klux |
| 输出灵敏度 | 1mV=1μmol/m2/s | 1mV=0.5 W/m2 | 1mV=0.100 Klux |
| 输出 | 0~2500mV | 0~2500mV | 0~2000mV |
其它参数：
日照小时精度：±10%（WMO精度）
余弦修正精度：±10%（入射辐射在0-90°天顶角上）
方位角精度：±5%（在360°旋转上）
温度修正：±0.15%/℃（无恒温器）
工作温度范围：-20~+50℃（碱性电池） -20~+70℃（锂性电池）
稳定性：建议每2年校准一次
反应时间：< 200ms
光谱响应波段：400~700nm
纬度性能：-90°~+90°
密封等级：IP65
日照状态输出（接点闭合）：无日照=开路
有日照=短路到接地
日照状态输出（电压）：无日照=0V
有日照=3.3V（10KΩ电阻）
内部电池：4×1.5V AA碱性电池
电源需求：6.5mA唤醒，<30μA睡眠
电池寿命：1年（典型情况）
输入电压：（内部） 3.6~15V DC
输入电压：（外部） 5~15V DC
保险丝触发点日照状态信号：0.5A，30V自复位（开关-闭合模式）
日照状态输出的最大电压：0-24V
可选择加热型：电压12-15V DC
功耗：15W
重量 ：635g
尺寸 ：120×122×95mm
