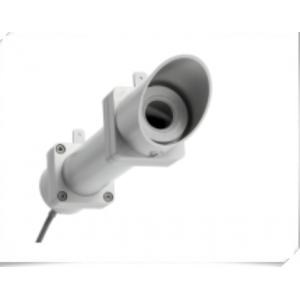

DR01/DR02/DR03直接辐射传感器
DR01/DR02/DR03直接辐射传感器
DR01/DR02/DR03直接辐射传感器介绍
DR01直接辐射传感器是一个研究级的太阳直接辐射传感器，可以安装在太阳跟踪器上使用，DR01主要测量太阳的短波辐射，依照ISO和WMO标准制造。DR01采用精密的材料制造，使用艺术级的石英制造感光部件，可以真实的传输从0.2—4μm波长的太阳光谱。
DR02直接辐射传感器是一款研究级的直接太阳辐射传感器（也叫做太阳热量计）。传感器依据“一级”分类，按照ISO和WMO最终标准制造。传感器具有独一无二的特点，快速响应，窗口加热。DR02需要安装在跟踪器上使用，主要是用于短波辐射直接辐射测量，尤其是用于太阳能研究应用。
DR03直接辐射传感器高精度直接(垂直入射)太阳辐射传感器响应时间短,规模相对较小。 这个仪器的学名是太阳热量计。 DR03符合ISO 9060标准的一流的规范和世界气象组织指南。 其快速响应时间使DR03非常适合PV-related应用程序。
DR01/DR02/DR03直接辐射传感器参数
|
ISO 9060: 1990 |
first class |
|
光谱范围 |
200-4000nm |
|
测量范围 |
0-4000W/㎡ |
|
灵敏度 |
7～15μV/W/㎡ |
|
响应时间（95%） |
DR01: 12 s DR02: 2 s DR03: 2 s |
|
零偏移（5K/Year） |
< ±1 W/㎡ |
|
非稳定性 |
< ±0.5% |
|
非线性 |
< ±0.3% |
|
视角 |
5° |
|
坡度 |
1° |
|
边界角 |
4° |
|
光谱选择性 |
< ±1%（350～1500nm） |
|
温度响应 |
< ±1%（-10～+40℃） < ±0.4%（-30～+50℃） |
|
倾斜响应 |
< ±0.5%（0～90°在1000W/㎡时） |
|
内阻 |
DR01: 400～500 Ω DR02: 150～250 Ω DR03: 150～250 Ω |
|
重量 |
DR01: 0.9 kg DR02: 0.9 kg DR03: 0.8 kg |
|
线缆长度 |
5米 |
|
工作环境 |
-40～+80℃ 0～100%RH |
