美国Hukseflux HFP03高灵敏度热通量板

手机扫描查看

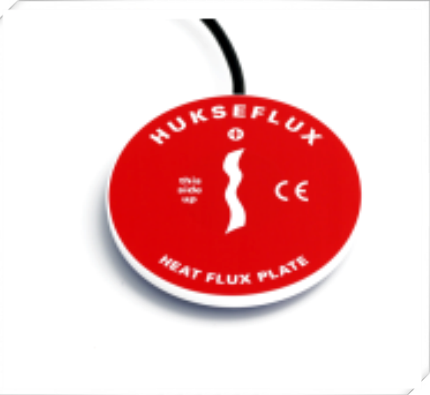

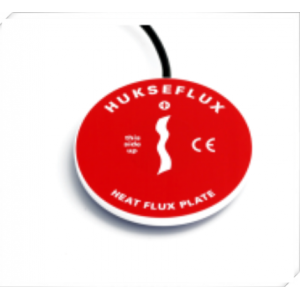

HFP03灵敏型热通量传感器

HFP03灵敏型热通量传感器介绍

   HFP03灵敏型热通量传感器主要用于测量土壤、墙壁以及建筑物维护结构的热通量，通常情况下，被测量物体内部的热通量值均比较小。由于传感器主体通过陶瓷－塑料混合制作，因此可以保证整体的热阻非常小。

　　HFP03测量通过物体的热通量，通常情况下安装在目标物体上或者和目标物体一起制造

　　HFP03已经被证明可以测量热通量值比较小的物体的热通量，一般测量小于10Wm-2，比如地热应用领域。

　　HFP03传感器实际上就是一个热电堆，这个热电堆测量通过HFP03陶瓷－塑料组合体的温度的差别。传感器的工作完全是被动的，HFP03产生一个很小的电压输出，电压值的大小和热通量大小是成比例的。

　　HFP03使用非常简单容易。如果想要读取测量数值，仅仅需要一个精确的电压计即可，电压计的工作范围必须是毫伏范围。为了计算热通量，标定常数除以电压即可；每个单独的仪器都有一个单独的常数。HFP03是防水的，符合CE标准。

　　根据ISO 8302 和 ASTM C177，可溯源至英国国家物理实验室（NPL）标定。

　　使用HFP03热通量板，要考虑HFP01热通量板的灵敏度不能满足要求。

　　使用HFP03，可以参考HFP01的使用手册；该手册的附录上有HFP03的应用信息。HFP01和HFP03之间的主要差别就是尺寸和灵敏度。

HFP03灵敏型热通量传感器参数

灵敏度：500μV/W/㎡

标称电阻：18Ω

温度范围:-30~+70°C

传感器热阻:< 6.25 10-3 Km2/W

范围:-2000~+2000W/㎡

温度依赖性:< 0.1% /°C

校正曲线的能力

标定可溯源：NPL，ISO 8302 / ASTM C177

预期精度（12小时总和）：+5/-15% @ 土壤；+5/-5 % @ 墙壁
