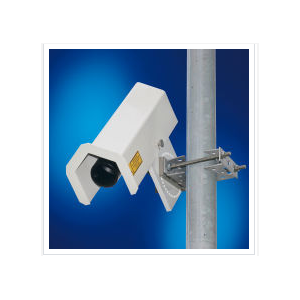

SHM 30 激光雪深传感器

SHM 30 激光雪深传感器简介：

   SHM 30 激光雪深传感器采用激光自动监测，是一种数字化水位雪深测量仪器，具有体积小、功耗低、测量精度高、工作稳定可靠、操作简单、可全天候工作等特点。探测仪接入自动站采集系统，每5分钟实时上传降雪量数据，业务人员可通过配套软件对雪深进行实时监测，为我国“自动雪深观测”科研项目提供对比观测数据，同时还能更好地提供决策服务及公众服务。

   德国 SHM 30 积雪计发射调制的可见激光，通过比较相位来测量与一个物体的距离。 为了计算雪的深度，用户可以用测到的距离和0水平面相减，来计算偏移量。

SHM 30 雪深计按以下标准和指令制造和测试:

  1. 规章委员会2004/108/EC规章符合有关电磁兼容（EMC）的联邦相关法律，遵从EN 61326标准的要求。

  2.依照 IEC/ EN 60825-1:2007 及从其固有潜在危险的角度而言，SHM 30 达到 2 类激光设备的标准。

  3 技术数据3.1 规格说明Label

部件号SHM 30 (RS232)

  012840-640-22SHM 30 (RS232 & 关闭加热选项)

  012840-641-22SHM 30 (RS422)

  012840-642-22

SHM 标签& 部件号激光

激光：650nm 激光二极管; 红光激光等级：650nm, 可见, 2类激光, 遵从IEC825-1/EN60825, class II (FDA21 CFR)

输出功率： < 1 mW

激光发散度 ： 0.6 mrad（毫弧度）

   光柱直径：< 11 mm 10 m距离内

          < 35 mm 50 m距离内

          < 65 mm 100 m 距离内

激光参数

测量参数:雪深雪深：0～15 m (0～50 ft)

测量精度（95%统计范围）：< ± 5 mm

可编程测量间隔：1min～24H

单次测量时间：6 s

测量值精度：1 mm

测量参数: 雪深

测量参数：硬目标的距离距离范围（在自然的漫反射表明）：0.1～15 m

测量时间：0.16～6 s

测量参数: 硬目标的距离

电气参数功耗:0.5～1 W (无加热)< 12 W (有加热)

供电:10～30 VDC (无加热)15～24 VDC (有加热)

安全与环境参数

环境条件:ISO 10109-11

防护等级:IP 65EMC  EN 61326-1:2006

电气设备常规安全要求:EN 61010-1:2001

安全参数

工作参数工作温度:-40℃～+50℃

工作湿度:0 %～100 %

加热启动温度:< 0℃ (可编程)

工作参数

尺寸和重量传感器尺寸:(L × W × H)  303 mm × 130 mm × 234 mm

传感器重量:2.5 kg

安装夹重量:0.7 kg包装尺寸(L x W x H)  440 mm x 290 mm x 250 mm

包装重量:5.4 kg
