上海禹轩QDX3单级蜗轮箱  多回转型阀门手动装置

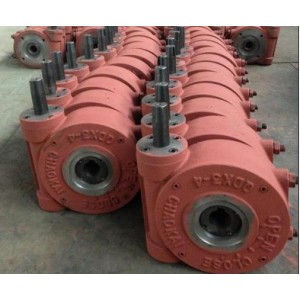

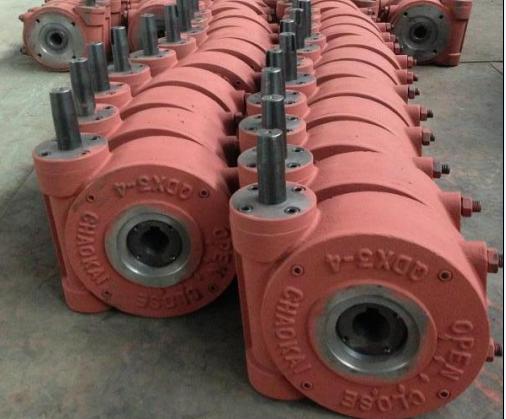

部分回转型阀门手动装置产品是一种90°回转型驱动装置,单级蜗轮箱适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。单级蜗轮箱产品共有10个型号.单级蜗轮箱产品照片1、蜗轮2、蜗杆3、圆锥滚子轴承4、蜗轮端盖5、扭 力臂6、输入法兰7、输出法兰8、蜗轮轴承9、输出轴10，蜗轮具备与蜗杆齿轮的齿哨合的多个齿，各齿的旋转方向一侧的第一齿面和另一侧的第二齿面分别具有:与斜齿轮的齿面呈相同形状的斜齿面部分以及作为与蜗杆齿轮的啮合所对应的面的、沿着蜗杆齿轮的凸曲面状的齿面的凹曲面部分。蜗杆、蜗轮基本代号有蜗杆分度圆直径，蜗杆节圆直径，蜗轮分度圆直径，蜗轮节圆直径，蜗杆齿顶圆直径，蜗轮喉圆直径，基圆直径，蜗轮顶圆直径，齿根圆直径，法向齿槽宽，工作齿高，齿顶高，齿顶高系数，齿根高，法向弦齿高。

阀门蜗轮头主要是一种提供阀门阀杆进行控制的装置，或者是使用到阀门蜗轮箱上的设备。其实阀门蜗轮装置能够提供比较精确的连接杆调控，能够让阀门在一定的程度上进行运动起到在管道中调节介质的效果。而说到阀门蜗轮头其实也算是阀门驱动器，在一般的管道阀门中这种装置都是采用蜗轮蜗杆传动，蜗轮副自锁，使用圆锥滚子承轴，传动更加灵活，效率高。而这样的特点也让这种装置得以出名。

    蜗轮传动装置，包括与蜗轮啮合的蜗杆，蜗杆可通过传动轴驱动，通常蜗轮磨损的速度比蜗杆磨损的速度更快。

阀门蜗轮头的拆卸

用户想把阀门蜗轮头的拆卸下来，首先把阀门上方的阀门蜗轮头调节到关闭状态，之后拆除，安装上新的！为什么要关闭状态呢，因为这样你新的装上去你就能确保它阀门0指针那位置可以使阀门关闭密封，不然蜗轮有间隙的，很可能会出现内漏，打开状态就无所谓了，涡轮有偏差也不会太大，就算本来100%打开，现在95%打开其实也不影响你多少！

阀门蜗轮头的安装

阀门蜗轮头的安装后，再调节涡轮头上的那个调节螺丝，调节到关闭密封和全打开状态就可以了。
