详细说明

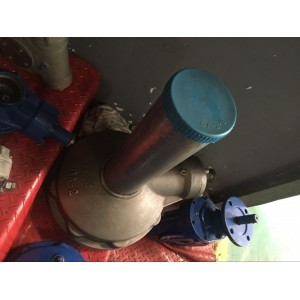

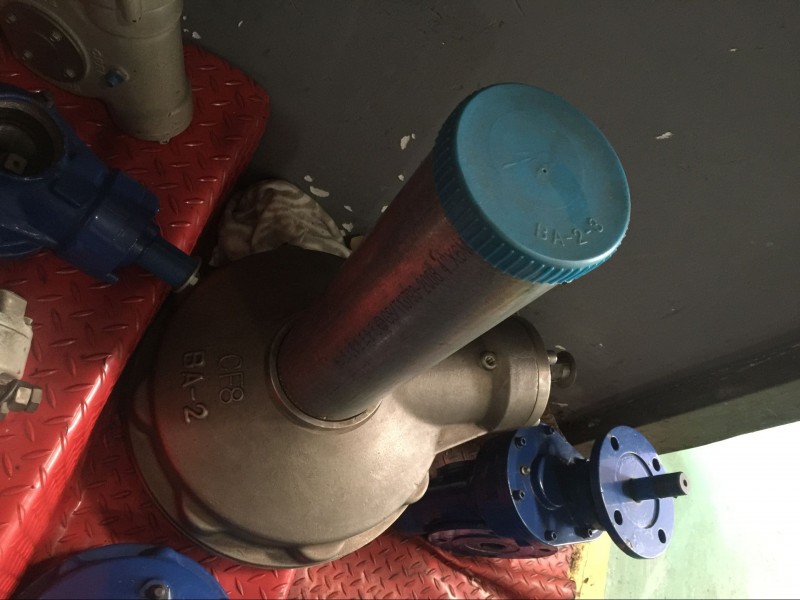

上海禹轩供应BA-1手动阀门锥齿轮装置 闸阀传动机构
手动阀门锥齿轮装置是安装在闸阀和截止阀等阀门上的手动驱动装置,手动阀门锥齿轮装置采用弧齿锥齿轮和平面推力承轴,有运转平稳、扭矩大、噪音小、效率高的优点。手动阀门锥齿轮装置手动阀门锥齿轮装置对阀门的控制一般可以通过操作人员直接完成，手动阀门锥齿轮装置直接控制阀门时，容易控制阀门的开关，是可以实现阀门控制和精确控制的锥齿轮传动的回转阀门手动装置。手动阀门锥齿轮装置包括输入轴，输入轴的外侧端部设置手轮；输入齿轮传动连接有转轴；转轴的另一端设有小锥齿轮，并在小锥齿轮的下侧啮合有大锥齿轮；大锥齿轮的中部设置有齿轮轴，并垂直于输入轴，以实现其在输入轴的径向方向上转动；大锥齿轮的两侧分别设置有接盘，用以固定与齿轮轴连接的阀门。
手动阀门锥齿轮装置的零件构成阀门手动装置等各种阀门的企业。伞齿轮输出扭矩200 N.m 一 28000 N.m，平台F10-F48。
1、输入轴；2、手轮；3、转轴；4、小锥齿轮；5、大锥齿轮；6、齿轮轴；7、接盘；8、系杆；9、行星齿轮；10、输入齿轮；11、输出齿轮；12、指示圈；13、行星轮轴；14、第一滚动轴承；15、第二滚动轴承；16、隔环；17、第三滚动轴承。
|
样品或现货 |
现货 |
是否标准件 |
非标准件 |
|
品牌 |
上海禹轩 |
型号 |
QDX3-10 |
|
材质 |
铸铁、球墨、生铁 |
适用范围 |
蝶阀、球阀、旋塞阀 |
|
型号 |
2号 |
3号 |
4号 |
5号 |
6号 |
7号 |
8号 |
|
速比 |
30：1 |
42:1 |
43：1 |
54：1 |
48：1 |
58：1 |
53：1 |
|
输入力矩nm |
40 |
78 |
98 |
112 |
122 |
133 |
156 |
|
输出力矩nm |
300 |
820 |
1054 |
1512 |
1464 |
1930 |
2067 |
|
旅转行程 |
90度 |
90 度 |
90度 |
90度 |
90度 |
90度 |
90度 |
|
限位调整 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
|
蝶阀参配dn |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
500-600 |
700 |
|
球阀参配dn |
50 |
80 |
100 |
150 |
200 |
250-300 |
350 |
|
连接法兰 |
90 |
125 |
150 |
175 |
210 |
260 |
300 |
|
连接孔中心 |
70 |
102 |
120 |
140 |
165 |
200 |
254 |
|
法兰凹面 |
55×3 |
70×3 |
85×3 |
100×4 |
130×5 |
160×5 |
200×5 |
|
孔数：孔径n-m |
4-m8 |
4-m10 |
4-m12 |
4-m16 |
4-m20 |
8-m16 |
8-m16 |
|
标准轴孔 |
16 |
24 |
30 |
36 |
40 |
50 |
60 |
|
轴孔dmin-max |
14-18 |
22-26 |
28-32 |
35-38 |
38-48 |
45-58 |
55-70 |
|
平键×条数×90度 |
5×1 |
8×1 |
10×1 |
12×1 |
12×2 |
16×2 |
18×2 |
|
安装高度 |
52 |
62 |
68 |
75 |
105 |
100 |
120 |
|
手轮直径 |
160 |
240 |
280 |
320 |
350 |
400 |
500 |
|
箱体外径 |
115 |
180 |
180 |
220 |
250 |
300 |
340 |
