1190 型低压气封阀是一个带有供压调压器的指挥器作用式减压阀。 这种阀门用于在极低压气封系统中进行极其精确的压力控制。广州奥丽斯特燃气设备有限公司咨询电话：零贰零-捌贰叁贰玖陆贰伍，壹叁柒壹零叁陆壹贰陆零/13710361260-陆熙。

Fisher1190型功能

快速更换阀内件包

运行中可监测行程

易于在线维护

原厂管道指挥器供应

Fisher1190型规格

阀体尺寸

NPS 1、2 / DN 25、50

NPS 3、4、6 / DN 80、100、150

NPS 8 x 6、12 x 6 / DN 200 x 150、DN 300 x 150

端部连接方式

NPT、SWE、BWE、CL125 FF、CL150 RF、CL250 RF CL300 RF、CL600 RF、PN 16/25/40

材料类型

铸铁、WCC 钢或 CF8M 不锈钢

最大入口压力

铸铁结构为 200 psig / 13.8 bar，钢或不锈钢结构为

300 psig / 20.7 bar

最大出口（壳体）压力

75 psig / 5.2 bar

出口压力范围

0.25 in. w.c. 至 7 psig / 0.6 mbar 至 0.48 bar，七个范围

取压方式

外取压

温度适用范围

NBR：-20 至 180°F / -29 至 82°C

FKM：40 至 300°F / 4 至 149°C

EPDM：-20 至 275°F / -29 至 135°C

FFKM：-20 至 300°F / -29 至 149°C

大致重量

NPS 1 / DN 25：85 lbs / 39 kg

NPS 2 / DN 50：100 lbs / 45 kg

NPS 3 / DN 80：145 lbs / 66 kg

NPS 4 / DN 100：195 lbs / 88 kg

NPS 6 / DN 150：380 lbs / 172 kg

位置监控器支架 (PMB) 规格：

结构材料：

支架：304 不锈钢

硬件：18-8 不锈钢

单位名称：广州奥丽斯特燃气设备有限公司

联系方式：陆熙020-82329625，13710361260

邮件地址：1318120303@qq.com

单位地址：广东省广州市天河区珠村东环路110号珠园大厦402室

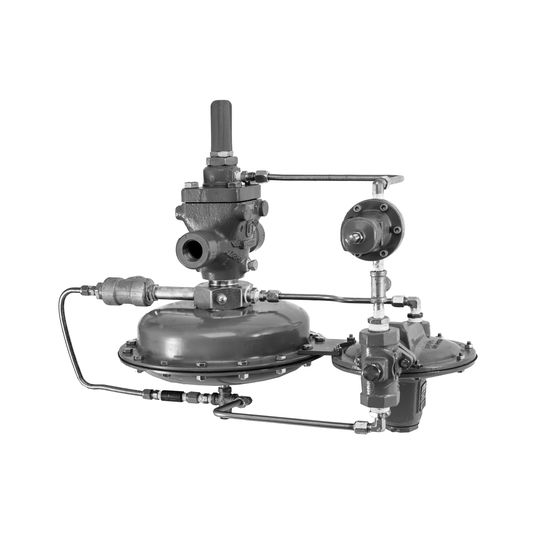

Type 1190 low-pressure gas blanketing valve is a pilot-operated, pressure reducing valve with a supply pressure regulator. This valve is used for extremely accurate pressure control on very low pressure gas blanketing systems.

Features

Quick-Change Trim Package

In-Service Travel Inspection

Easy In-Line Maintenance

Factory-Piped Pilot Supply

Specifications

Body Sizes

NPS 1, 2 / DN 25, 50

NPS 3, 4, 6 / DN 80, 100, 150

NPS 8 x 6, 12 x 6 / DN 200 x 150, DN 300 x 150

End Connection Styles

NPT, SWE, BWE, CL125 FF, CL150 RF, CL250 RF, CL300 RF, CL600 RF, PN 16/25/40

Material Types

Cast Iron, WCC Steel or CF8M Stainless Steel

Maximum Inlet Pressure

200 psig / 13.8 bar with cast iron construction

300 psig / 20.7 bar with a steel or stainless steel construction

Maximum Outlet (Casing) Pressure

75 psig / 5.2 bar

Outlet Pressure Ranges

0.25-inch w.c. to 7 psig / 0.6 mbar to 0.48 bar in seven ranges

Pressure Registration

External

Temperature Capabilities

NBR: -20 to 180°F / -29 to 82°C

FEP: -20 to 180°F / -29 to 82°C

FKM: 40 to 300°F / 4 to 149°C

EPDM: -20 to 275°F / -29 to 135°C

FFKM: -20 to 300°F / -29 to 149°C

Approximate Weights

NPS 1 / DN 25: 85 lbs / 39 kg

NPS 2 / DN 50: 100 lbs / 45 kg

NPS 3 / DN 80: 145 lbs / 66 kg

NPS 4 / DN 100: 195 lbs / 88 kg

NPS 6 / DN 150: 380 lbs / 172 kg

NPS 8 x 6 / DN 200 x 150: 740 lbs / 336 kg

NPS 12 x 6 / DN 300 x 150: 1265 lbs / 574 kg

Position Monitor Bracket (PMB) Specifications

Construction Materials:

Bracket: 304 Stainless steel

Hardware: 18-8 Stainless steel
