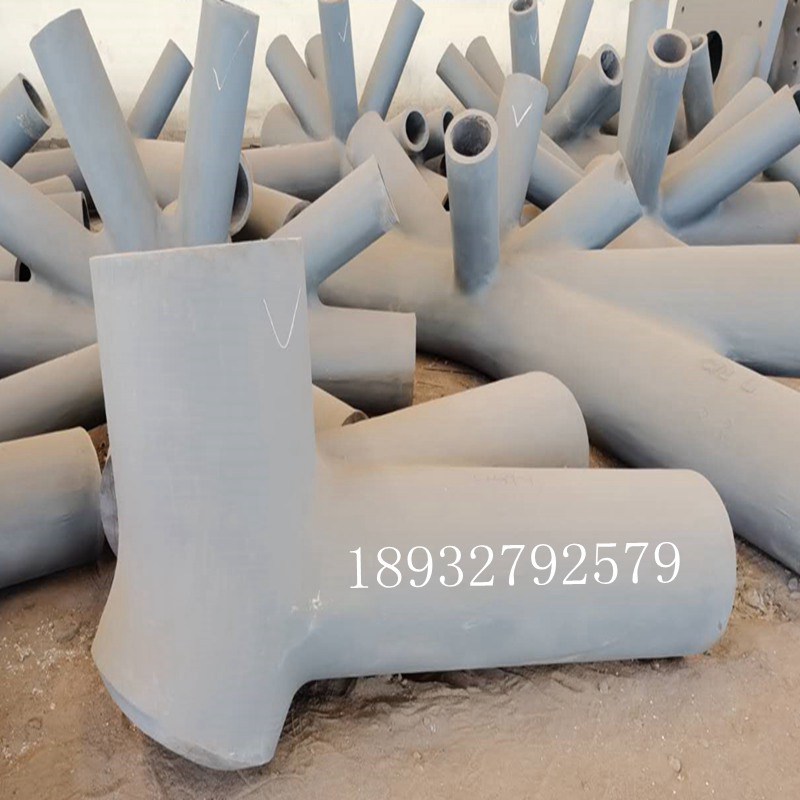

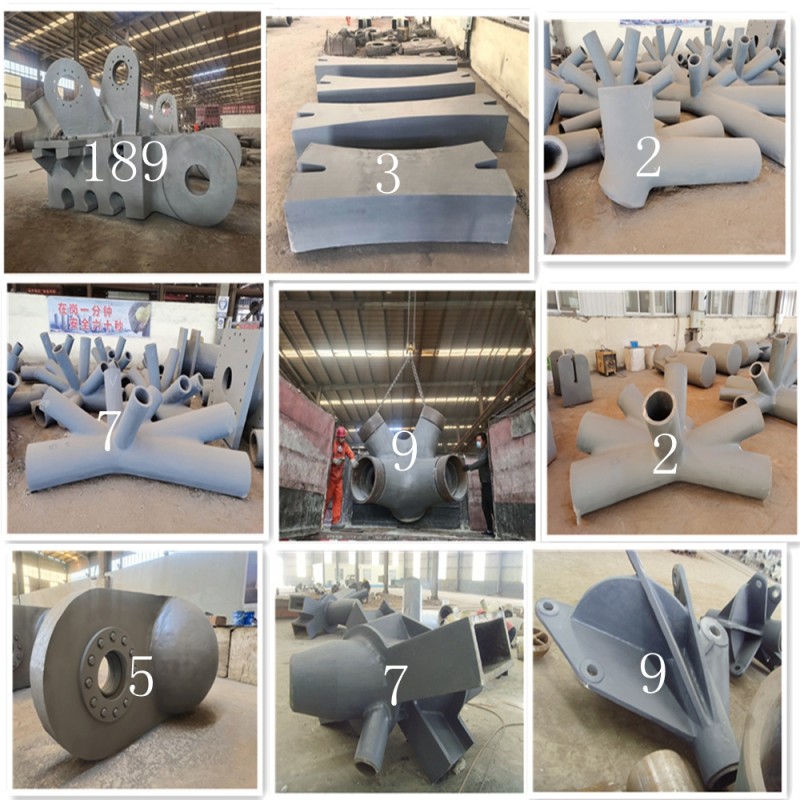

节点在铸造工艺方面夹角部位应圆滑过渡，铸钢件设计应避免尖角或直角,且有利于气体排出。
铸钢件节点中非实心部分大壁厚与小壁厚之比不宜大于3，变截面处宜光滑过渡。
铸钢节点一般应用于荷载较大、受力复杂的关键部位，其可靠性直接关系到整个工程结构的安全，十分重要

铸钢节点的细部设计在满足承载能力的同时, 应考虑满足铸造、制作及焊接工艺要求。

铸钢件焊接应采用对接焊缝,尽量避免T形接头,以降低焊接应力。
造型设计要考虑铸钢件铸造时的钢水流动性、壁厚敏感性，防止出现造型缺陷和粗大金属组织；
受力分析要明确传力路线、受力状态和受力大小；采用ANSYS、MIDAS等有限元软件建立三维实体模型，施加受力载荷，进行铸钢节点受力分析，检查节点的变形和应力分布状况，找出受力薄弱地方和应力集中点，评估节点承载的安全性或对节点造型及壁厚设计加以改进和完善。必要时需进行铸钢件足尺力学性能试验并与理论计算分析对比，以证明节点设计满足承载要求。
