详细说明

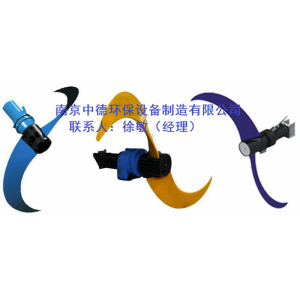

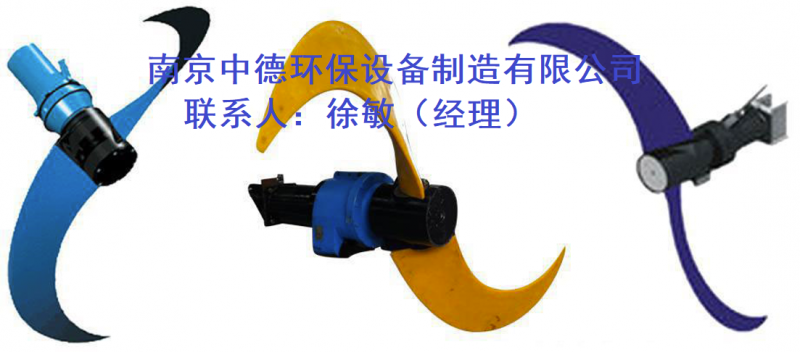

潜水推流器安装方法有很多种,今天我们来为大家总结了常见的四种安装方法。潜水推流器适用于工业和城市污水处理厂曝气池和厌氧池,其产生低切向流的强力水流,可用于池中水循环及硝化、脱氮和除磷阶段创建水流等。
方法一、安装顺序:支撑架(上) → 上转盘 → 导杆 → 支撑架(下) → 潜水搅拌机(含下转盘)→ 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹。
方法二、安装顺序:底座 → 导杆 → 支座 → 支撑架(中) → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹。
方法三、安装顺序:底座 → 导杆 → 支撑架(上) → 支撑架(中) → 吊架座 → 起吊架 → 手拉葫芦→ 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹。
方法四、安装顺序:导杆 → 托架→ 吊架座 → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 电缆膨胀钩 → 电缆固定夹。
池深小于4米的安装方法
潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的较大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。
池深大于4米时的安装方法
需要在池底做一混凝土基础。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。潜水推流器安装系统Ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。
先来认识下我是南京中德环保设备小编,我公司是从事水处理工程、污水处理专用设备及泵类产品生产的产家。潜水推流器是我公司在引进潜水电机密封技术的基础上自行研制开发制造的。经过多年的实践摸索,现已形成了潜水搅拌和潜水低速推流两大系列产品,因其在型式、结构和试验方法上的创新,使得该产品总体性能达到了国外同类产品的水平。下图是潜水推流器选型参数表:
潜水推流机型号 |
电机功率 |
额定电流 |
叶轮转速 |
叶轮直径 |
推力 |
|
低速推流器 |
QJT030-1100 |
3.0 |
7.4 |
115 |
1100 |
2410 |
QJT022-1400 |
2.2 |
4.9 |
42 |
1400 |
954 |
|
QJT030-1400 |
3.0 |
7.4 |
52 |
1400 |
1610 |
|
QJT040-1400 |
4.0 |
9.2 |
63 |
1400 |
2000 |
|
QJT030-1800 |
3.0 |
7.4 |
52 |
1800 |
2365 |
|
QJT040-1800 |
4.0 |
9.2 |
63 |
1800 |
2750 |
|
QJT030-2100 |
3.0 |
7.4 |
35 |
2100 |
1459 |
|
QJT040-2100 |
4.0 |
9.2 |
52 |
2100 |
1942 |
|
QJT055-2100 |
5.5 |
12.5 |
63 |
2100 |
2590 |
|
QJT040-2500 |
4.0 |
9.2 |
42 |
2500 |
2850 |
|
QJT055-2500 |
5.5 |
12.5 |
52 |
2500 |
3090 |
|
QJT075-2500 |
7.5 |
15 |
63 |
2500 |
4275 |
下图是潜水搅拌机选型参数表:
潜水搅拌机型号 |
电机功率 |
额定电流 |
叶轮转速 |
叶轮直径 |
推力 |
|
潜水搅拌机 |
QJB008-260 |
0.85 |
3.1 |
710 |
260 |
156 |
QJB015-260 |
1.5 |
4.0 |
980 |
260 |
219 |
|
QJB022-320 |
2.2 |
7.9 |
740 |
320 |
582 |
|
QJB040-320 |
4 |
10.3 |
980 |
320 |
609 |
|
QJB025-400 |
2.5 |
8.6 |
740 |
400 |
800 |
|
QJB030-400 |
3 |
9.5 |
740 |
400 |
920 |
|
QJB040-400 |
4.0 |
12 |
980 |
400 |
1200 |
|
QJB040-615 |
4.0 |
14 |
480 |
615 |
1100 |
|
QJB055-615 |
5.5 |
18.4 |
480 |
615 |
1800 |
|
QJB075-615 |
7.5 |
27 |
480 |
615 |
2600 |
|
QJB100-615 |
10 |
32 |
480 |
615 |
2900 |
