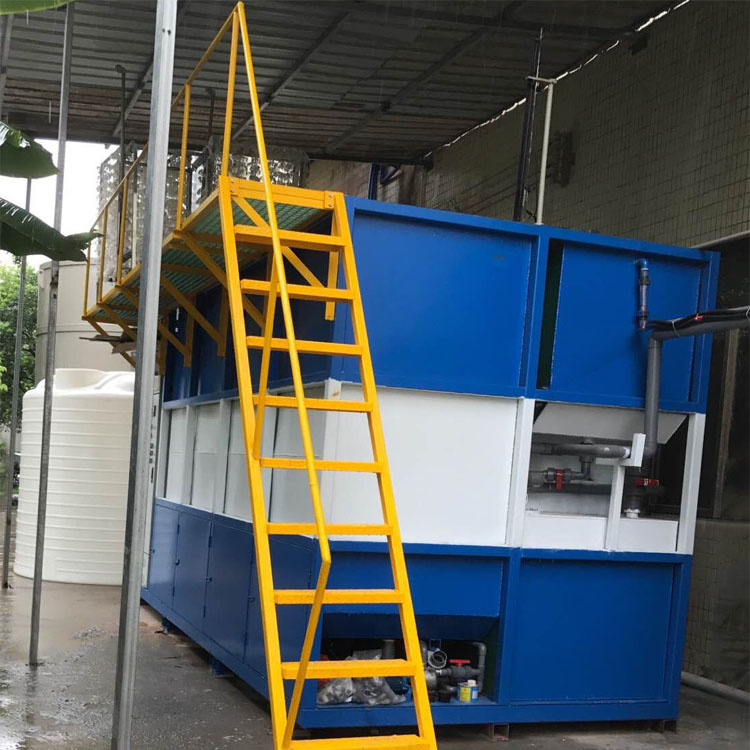

一、设备名称：油漆涂装喷漆废水处理设备

   处理量：0.1～100m³/h

   材质：碳钢、不锈钢、集装箱、玻璃钢型等

   外型尺寸：根据污水处理量大小而定

   安装方式分：地面式、半地埋式、全地埋式；

二、使用范围：

制造业相关零部件等行业涂装生产线产生的废水：家具厂、油漆厂、印刷厂、喷涂厂、染料厂、汽车厂、鞋厂、船舶、机加工厂等。

三、设备简述：

涂装喷漆废水污染物成份复杂、浓度高、水质、水量波动较大、可生化性差等。此废水主要来自于汽车、家具等行业预脱脂、脱脂、表调、磷化、钝化等前处理工序；阴极电泳工序和中涂、喷面漆工序，废水中含有有金属离子、石油类、颜料、高COD、树脂、表面活性剂、重金属离子、颜料、树脂、油脂类、笨类（笨系物有毒）等污染物。采用常规分质处理、混凝沉淀、混凝气浮、砂滤等工艺对涂装废水进行处理，生化比很低，传统简易工艺很难达到环保排放要求。

本司经过对行类处理涂装废水中存在的不足总结经验。

最终采用以电芬顿处理技术为主，再辅以其它处理技术”组合工艺治理笨系物涂装废水。是目前最成熟，

最稳定，最经济，最有效的组合处理工艺，出水澄清达标排放。

   工艺流程说明

废水处理工艺：涂装废水经过粗细格栅，将大杂质砂粒、油类、漂浮物去除后，废水进入加盖调节池，调节废水的水质和水量变化可减缓后续超声波电芬顿、厌氧池和接触氧化池的负荷冲击，使细菌微生物能正常对有机化合物进行初步降解。涂装废水先经超声波电芬顿A区强氧化装置通过EV三维电解铁碳特种填料催化反应产生二价铁和经US高频超声波幅射离解水产生双氧水，二价铁与双氧水产生连锁类电芬顿反应并产生大量自由基..OH和氧原子，自由基强氧化去除大部分COD、笨系物、氨氮，排除大量二氧化碳；涂装废水再通过超声波电芬顿B区电气浮分离初沉装置去除悬浮物SS、中间胶体和三价铁沉淀。涂装废水再通过超声波电芬顿C区的电吸附装置吸附去除大部分重金属、COD、色度等后先进入厌氧池去除大量大分子有机物等；再进入好氧池去除大量小分子乙醇、甲醇、乙酸等；再进入超滤膜池和纳滤膜去除剩余的微量小分子乙醇、笨系物、甲醇、乙酸、细菌、胶体、无机盐类和90-99%的阴阳离子等；经纳滤膜产水澄清，最后流入清水池消毒后达标排放。
