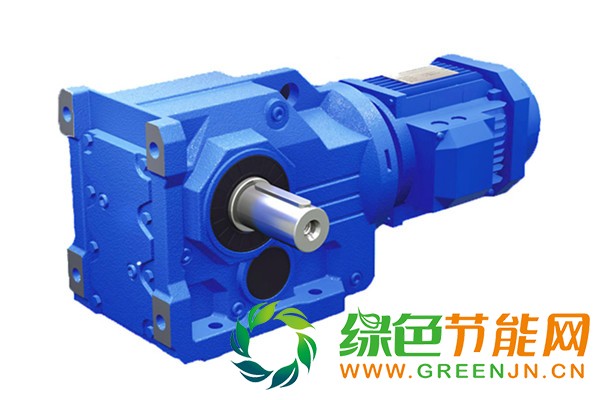

KAF47减速箱 豆制品设备减速器 杭州减速机厂家生产

手机扫描查看

 KAF47减速箱说明：1.基本项目不可省略；2.输入配置中，只能在AM/AD和电机之间选择一种；3.输出配置参数若省略，默认按A方向提供；4.安装方式参数若省略，默认按M1安装方位，R接线盒方位提供。5.当减速电机带逆止器时，需规定输出轴的旋转方向；6.从输出轴观看，顺时针旋转规定为CW，逆时针旋转规定为CCW；当减速电机采用A+B方式输出时，需指出给定的旋转方向是从A端观看还是从B端观看。

 KAF47减速箱性能参数表结构说明：P1[kW]：电机功率；n2[1/min]：输出转速；M2[Nm]：输出扭矩；i：减速比      ；Fr[N]：径向载荷；K：服务系数；frame size：机座规格；Input Configuration：输入配置；M2max[Nm]：极限输出扭矩。M2max[Nm]：200；n2[1/min]:4.00~15.0；i:136~346；Fr[N]：3540~6490；P1[kW]：0.18；K：0.80~2.20；M2[Nm]：91~240。

K系列伞齿轮减速机型号输入配置：1.基本项目系列代号K/KF/KA/KH/KV；机座号37/47/57/67/77/87/97/107/127/157/167/187；K系列减速机基本版型有直联电机输入；AM(IEC)法兰输入；AD轴输入。K底脚安装伞齿-斜齿减速机；KA..B底脚空心轴安装伞齿-斜齿减速机；KV..B底脚花键空心轴(DIN5480)安装伞齿-斜齿减速机；KH..B底脚空心轴锁紧盘安装伞齿-斜齿减速机；KFB5法兰安装伞齿-斜齿减速机；KAFB5法兰空心轴安装伞齿-斜齿减速机；KVFB5法兰花键空心轴(DIN5480)安装伞齿-斜齿减速机；KHFB5法兰空心轴锁紧盘安装伞齿-斜齿减速机；KA空心轴安装伞齿-斜齿减速机；KV花键空心轴(DIN5480)安装伞齿-斜齿减速机；KH空心轴锁紧盘安装伞齿-斜齿减速机；KT空心轴扭力臂安装伞齿-斜齿减速机；KAZB14法兰空心轴安装伞齿-斜齿减速机；KVZB14法兰花键空心轴(DIN5480)安装伞齿-斜齿减速机；KHZB14法兰空心轴锁紧盘安装伞齿-斜齿减速机。

 KAF47减速箱安装方式：可以分为底脚安装斜齿-伞齿减速机，底脚空心轴安装斜齿-伞齿减速机，底脚花键空心轴（DIN5480）安装斜齿-伞齿减速机，底脚空心轴锁紧盘安装斜齿-伞齿减速机，B5法兰安装斜齿-伞齿减速机，B5法兰空心轴安装斜齿-伞齿减速机，B5法兰花键空心轴（DIN5480）安装斜齿-伞齿减速机，B5法兰空心轴锁紧盘安装斜齿-伞齿减速机，空心轴安装斜齿-伞齿减速机，花键空心轴（DIN5480）安装斜齿-伞齿减速机，空心轴锁紧盘安装斜齿-伞齿减速机，空心轴扭力臂安装斜齿-伞齿减速机，B14法兰空心轴安装斜齿-伞齿减速机，B14法兰花键空心轴（DIN 5480）安装斜齿-伞齿减速机，B14法兰空心轴锁紧盘安装斜齿-伞齿减速机；按输入型式可分为直联电机输入，AM（IEC）法兰输入，AD轴输入；当需要特别低速输出时，可选择GRF齿轮箱作为GK齿轮箱的输入。
