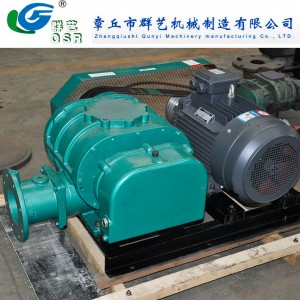

鼓风机小型7.5KW罗茨鼓风机1.5KW罗茨鼓风机结构紧凑

手机扫描查看

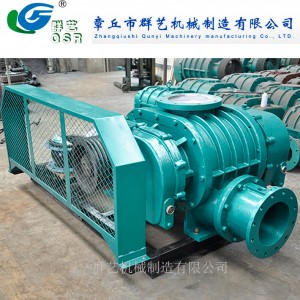

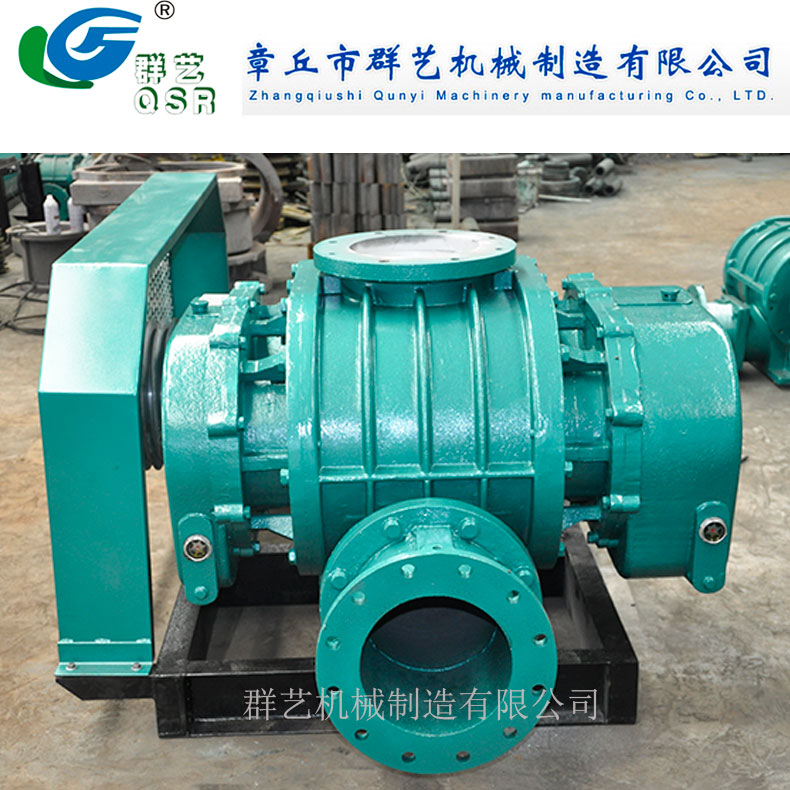

QSR型三叶罗茨鼓风机规格：

风机口径：30—400A

风     量：0.2—250m3/min

压     力：9.8--98kpa

电机功率：0.55—280kw

QSR型三叶罗茨风机标准附属品：

通用底座、皮带罩、风机皮带轮、电机带轮、V形皮带、吸入消声器（带空气滤清器）、安全阀、逆止阀、减震垫、压力表、润滑油、地脚螺栓。

应用领域：

广泛用于污水处理、水产养殖、气力输送、真空包装、洗煤、助燃、增压、铸造、矿山、冶金、化工、轻工、建材、电力、面粉、喷砂、真空等。

​

组成：

罗茨风机由，机壳、墙板、叶轮、进出口消声器等4大部分组成。

风机构造图机壳：主要用来支撑墙板、叶轮、消声器和固定的作用。

墙板：主要用来连接机壳与叶轮，并支撑叶轮的旋转，以及起到端面密封的效果。

叶轮：是罗茨风机的旋转部分，分两叶和三叶，但由于三叶的比两叶的出气脉动小、噪声小，运转平稳等很多优点，已逐渐代替两叶罗茨风机。

消声器：用减小罗茨风机的进、出由于气流脉动产生的噪音。

QSR系列罗茨鼓风机是综合了国内外各种型号罗茨鼓风机先进技术特点的技术上的基础上自行研发的一种新型产品。产品的研制开发运用先进的CAD辅助设计和先进的加工工艺，确保了风机性能，已在国民经济多个领域：污水处理、面粉、水产养殖、气力输送、电力、水泥等行业得到广泛应用。产品风量广，分档密，升压高，近20个型号，百余种规格。

产品特点如下：

（1）产品采用三叶直线型叶轮，进排气脉动平缓、噪音低。

（2）该产品采用特殊的曲线使啮合更加合理。泄漏小、效率高、降低耗能，是一种新型节能产品。

（3）产品采用多种新型结构设计，使整机结构紧凑、体积小、重量轻、外型美观大方。

（4）产品采用高精度硬齿面同步齿轮，寿命长、噪音低。
