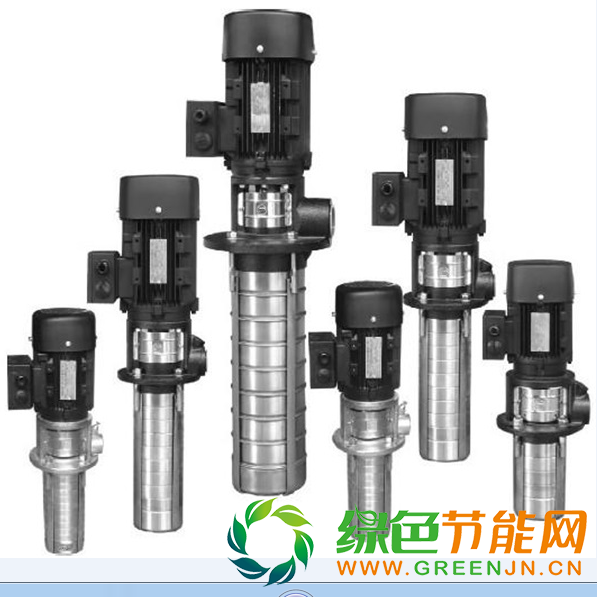

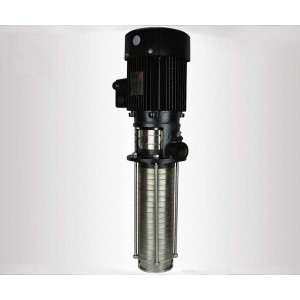

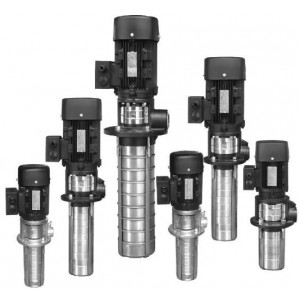

家用矿用QDLY型卧式多级离心泵保养不锈钢管道泵

手机扫描查看



　　一、QDLY(QFY)应用:



　　用于输送机床冷却液、润滑液、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合，适应于不同温度、流量和压力范围，适用于无腐蚀性液体、适用于轻度腐蚀性液体。具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。



　　二、运行条件：



　　介质：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。



　　℃至+70℃。



　　电机说明：



　　电机为全封闭，风冷式二级标准电机。



　　防护等级：IP55



　　绝缘等级：F



　　标准电压：50Hz：1×220-230/240V



　　3×200/346V



　　3×220-240/380-415V



　　3×220-225/380-440V



　　标准电压：60Hz：3×200-230/346-400V



　　3×220-255/380-440V



　　3×220-277/380-480V



    扬程：16-89m



    功率：0.37-11kw



    流量：5.5-6.3m3/h



    重量：12-162kg



    级数：2-12



　　最大环境温度：



　　当泵在环境温度大于40℃或海拔大于1000m下运行时，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在以上情况下运行电机功率需配大。



　　三、安装说明：



　　为安装标准电机的非自吸式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度，可安装空腔体来改变泵本身的长度，不同的级数长度见尺寸和重量表和可供产品范围表。
