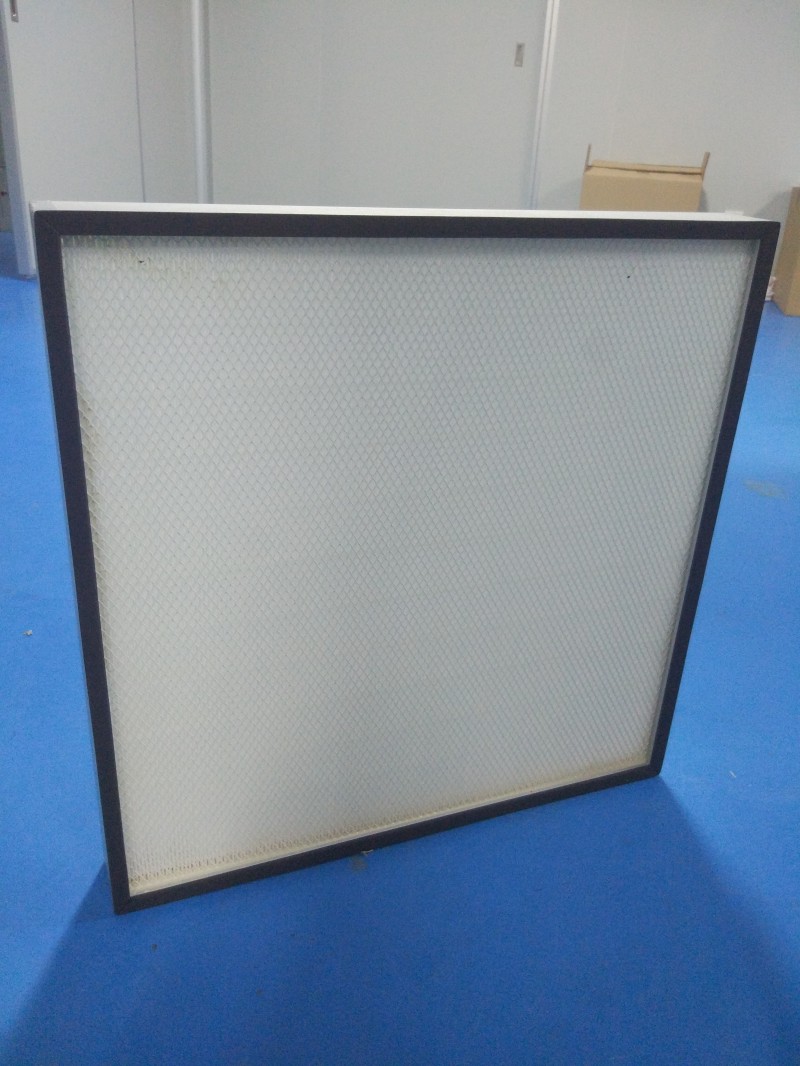

点击下图片即可查看大图
应用领域：
广泛用于超LSI制造工厂、半导体制造工厂、原子力研究中心、无尘室、超净实验室、超净工作台等其他要求超高洁净度的场合
设计特点：
1、 主要用于过滤0.12um以上的空气悬浮颗粒，作为十级与一级过滤系统的末端过滤
2、 滤料采用美国HV超细玻璃纤维滤纸制成，以热熔胶为分隔
3、 此设计降低了运行成本，无隔板的热塑性隔胶可以确保相同褶层间距，保证了最佳气流通过，达到高容尘量，充分利用了过滤器整个深度的滤料
4、 外框采用经阳极处理增加强硬度及耐久的防腐性
5、 过滤器四周均用特殊密合剂密封，确保整个过滤器的密封性
6、 在过滤器进、出风面加装喷塑护网，以保护滤纸不被损坏
7、 每台过滤器均经严格测试
8、 过滤效率等级：U15、U16、U17（EN1822）
性能特点：
1、 效率高、阻力低、容尘量高
2、 重量轻、厚度薄
3、 安装方便、运行成本低
|
滤料 |
U15-U17美国HV玻纤滤纸 |
|
密封胶 |
PU双组份聚氨脂胶、热熔胶 |
|
框材 |
铝型材框、铝板折框、镀锌框、不锈钢框、塑胶框 |
|
防护网 |
喷塑菱形网 |
|
分隔物 |
EVA热熔胶 |
|
密封胶条 |
EVA、氯丁橡胶、PU聚氨脂发泡胶 |
|
过滤效率 |
U15:99.9995%@0.12μm U16:99.99995%@0.12μm U17:99.999995%@0.12μm |
|
使用温度 |
70℃ |
|
使用湿度 |
100% |
|
规格尺寸 （W×H×D) |
风量 (m³/h) |
容尘量 (g) |
过滤面积 (m2) |
初阻力 (pa) |
终阻力 (pa) |
过滤效率 |
|
610×610×50 |
450 |
570 |
7.13 |
180±10 |
400~600 |
U15~U17 |
|
610×610×69 |
600 |
830 |
10.37 |
|||
|
1170×570×69 |
1100 |
1460 |
18.28 |
|||
|
1220×610×69 |
1200 |
1640 |
20.41 |
