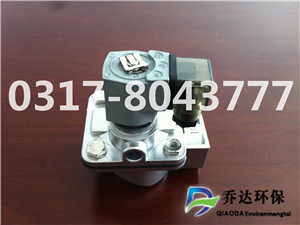

DMF-Z-40S直角电磁阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于“开启”状态。压缩空气瞬间从阀内喷出，形成喷吹气流。
当脉冲控制仪电信号消失，脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲阀又处于“关闭”状态。
DMF-Z-40S直角电磁阀型号含义 ：
|
DMF |
- |
Z |
- |
X |
- |
S |
- |
X |
|
电磁脉冲阀 |
直角式 |
公称通径 |
双膜片 |
温度等级 |
型号规格选择表
|
序号 |
型号规格 |
公称通径 |
膜片数 |
进气口尺寸 |
出气口连接形式 |
重量 |
|
|
mm |
Inch |
||||||
|
1 |
DMF-Z-20 |
20 |
3/4" |
1 |
G 3/4" |
G 3/4" |
0.65kg |
|
2 |
DMF-Z-25 |
25 |
1" |
1 |
G 1" |
G 1" |
0.8kg |
|
3 |
DMF-Z-40S |
40 |
1 1/2" |
2 |
G 1 1/2" |
G 1 1/2" |
1.4kg |
|
4 |
DMF-Z-50S |
50 |
2" |
2 |
G 2" |
G 2" |
2.4kg |
|
5 |
DMF-Z-62S |
62 |
2 1/2" |
2 |
G 2 1/2" |
G 2 1/2" |
3.5kg |
|
6 |
DMF-Z-76S |
76 |
3" |
2 |
G 3 " |
G 3 " |
4.3kg |
|
7 |
DMF-Z-102S |
102 |
4" |
2 |
G 4 " |
G 4 " |
7.3kg |
|
8 |
DMF-2L-B |
20 |
3/4" |
1 |
G 3/4" |
27 |
0.75kg |
|
9 |
DMF-ZF-25 |
25 |
1" |
1 |
34 |
34 |
1.0kg |
|
10 |
DMF-ZF-40s |
40 |
1 1/2" |
2 |
48 |
34 |
1.6kg |
