电磁脉冲阀就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.
按阀进出口的角度及进气口的形式可分为三种:
1.直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀
2. 直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀

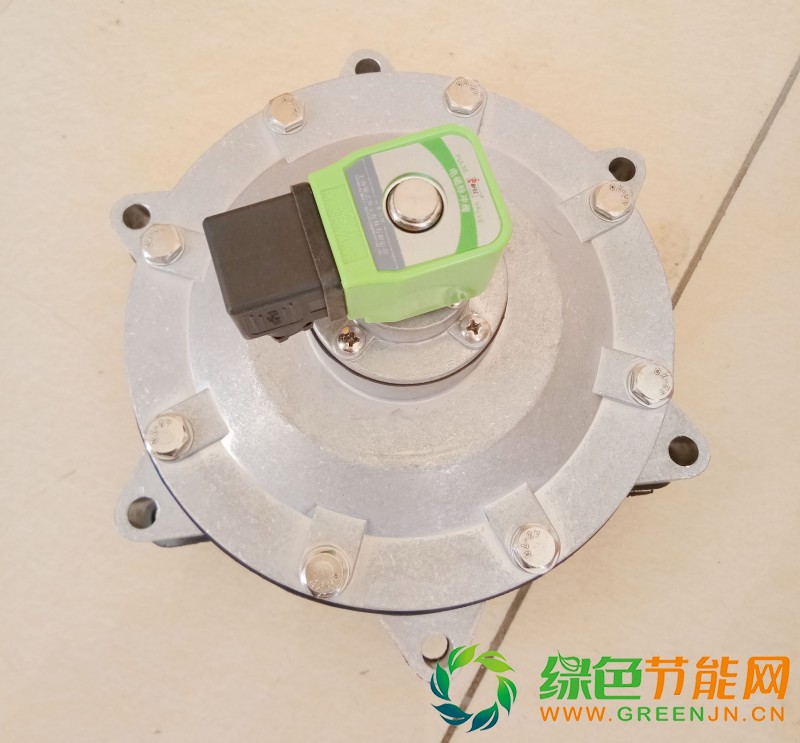

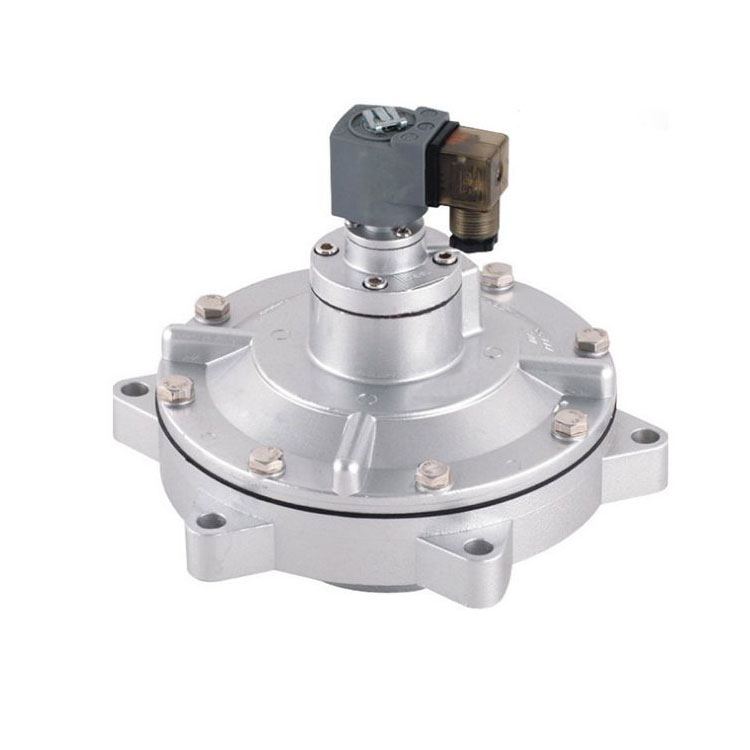

3. 淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀
淹没式电磁脉冲阀环境条件:
1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.
2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀.
3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修.
4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.
5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.
6,电磁脉冲阀的电源条件
7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.
8,电压规格用尽量优先选用AC220V.DC24V.
9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.
10,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.
淹没式电磁脉冲阀的工作原理：
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
