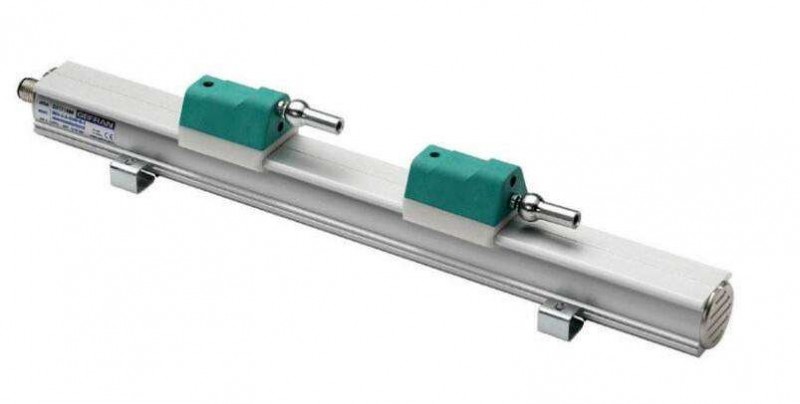

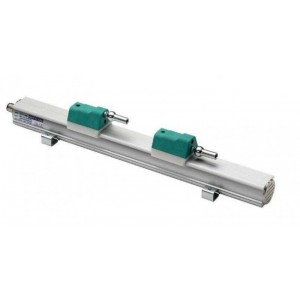

IK系列位移传感器采用磁致伸缩技术的非接触式线性位移传感器。游标上不存在电触点，因此不会发生磨损，使
用寿命几乎是无限长。本系列传感器集成微处理器实现测量和诊断功能。CAN总线通讯系统传输速率更高，可靠性更强。
通过CANopen DS-301 协议和 DS-406 设备子协议，可以快速方便地实现控制自动化系统的
集成应用。
主要特点：
★位移和速度的相对测量
★可以一个游标或两个游标同时测量
★现场智能
★接口：CANopen DS-301 V4.01；
★设备子协议：DS-406 V2.0
★行程范围：50 mm～4000 mm
★相当大位移分辨率：2 μm
★相当大速度分辨率：0,01mm/sec
★线性误差：0.02%
★重复性误差：0.01mm
★符合欧盟标准 (EN 50081-2 50082-1)
★耐振 (DIN IEC68T2/6 12g)
★防护等级：IP67
技术参数：
型号： 50 - 4000 mm
测量内容： 线性置和速度
位置测量采样时间： 1 - 4 ms（取于长度）
冲击试验，DIN IEC68T2-27：100g - 11ms - 单击
振动，DINIEC68T2-6： 12g / 10 - 2000Hz
滑动游标牵引阻力： 1 N
位移速度： 10 m/s
相当大加速度： 100 m/s2 位移
分辨率： 5μm （2μm按需）
游标： 磁性浮环
额定电压： 24Vdc ±20%
相当大电源纹波： 1 Vpp
相当大输入电流： 相当高 90mA
输出信号： CAN 总线数据通讯
电气绝缘： 500V （直流电源/接地）
反极性保护： 是
过压保护： 电源线变阻器
过流保护： PTC（电源线自恢复保险丝）
防护等级： IP67
工作温度： -30 - +75°C
储存温度： -40 - +100°C
温度系数： 典型值：20 ppm/度
