地埋式污水处理泵站的结构和原理

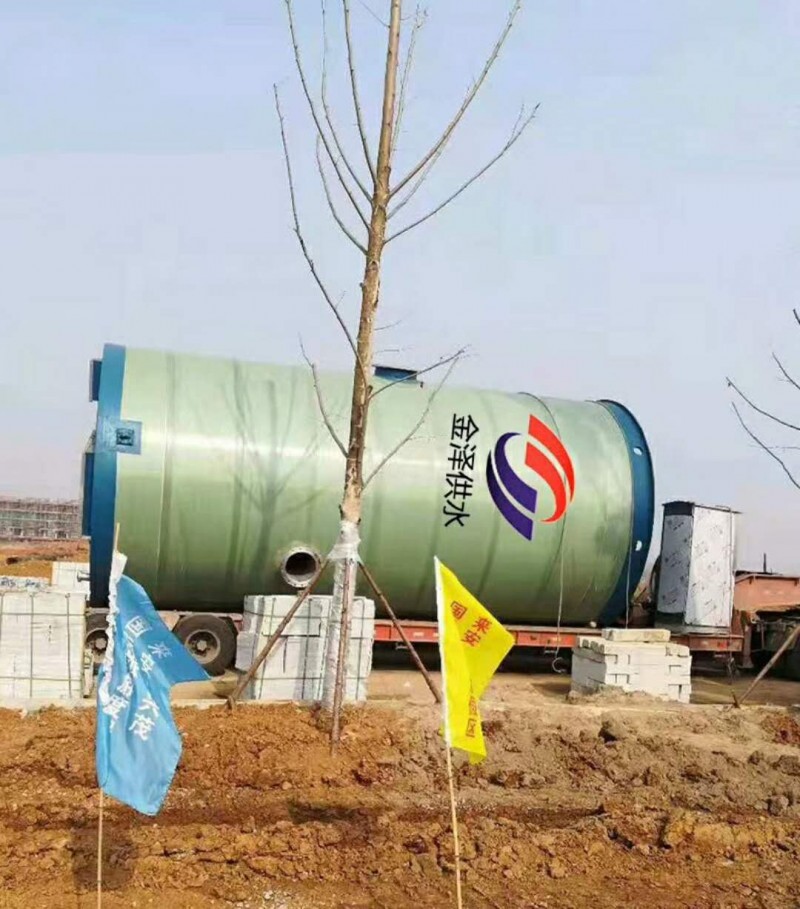

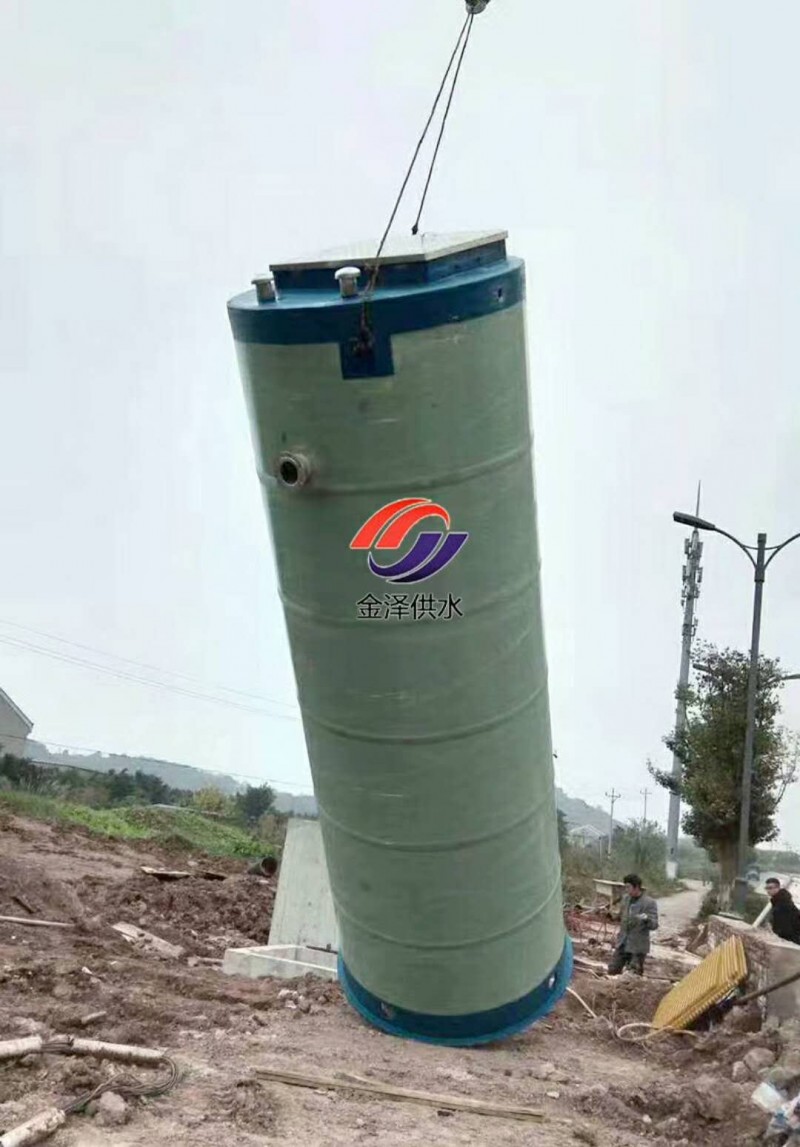

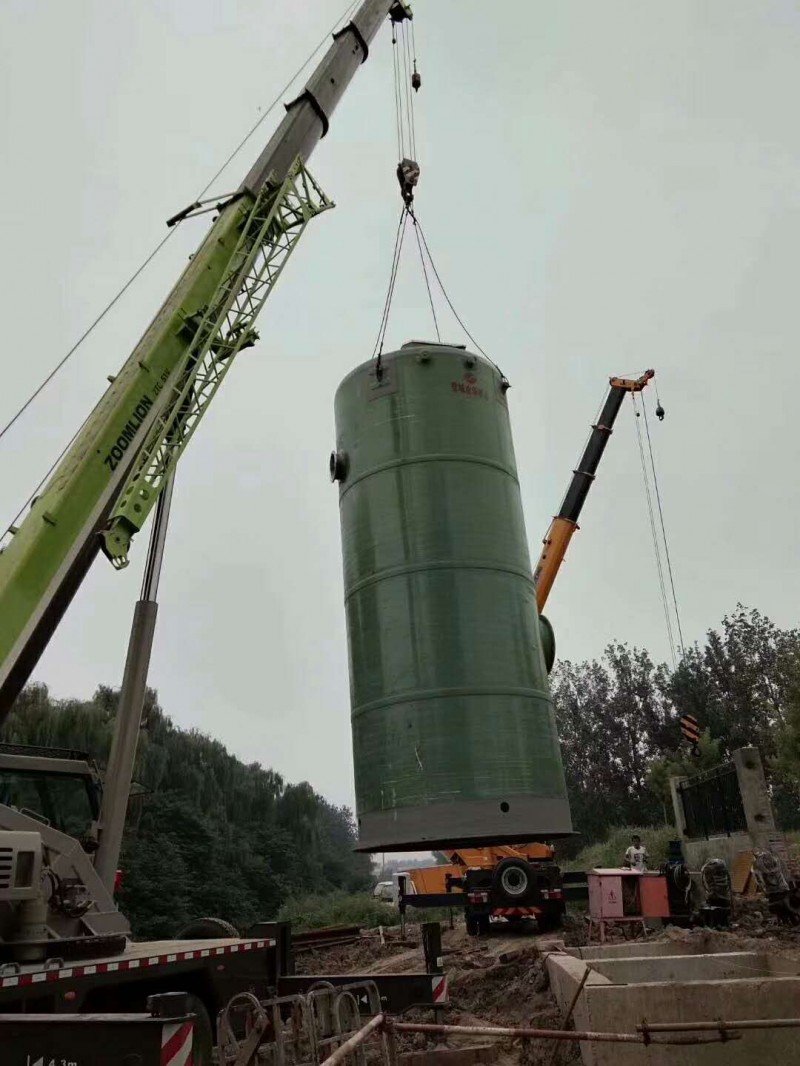

一体化预制泵站的简体采用先进的强化玻璃钢(GRP)铸造而成。泵站主体由GRP井筒、水泵、管道、阀门、传感器、控制系统和通风系统等部件组成。进水管可根据要求设置粉碎性格栅。
目前一体化预制泵站单个泵井直径**为4m，由于交通等条件的限制，筒体内空间有限，仅能安装流量小于1.0 m3／s的潜水泵，因此基本应用于流量较小的污水提升泵站，对于流量较大的污水和雨水泵站限制较大。
简体：预制泵站的简体部分
底座：与混凝十底板相连，以固定预制泵站的部分
提篮式格栅：配备导杆和提升链，自动耦合在进水管路上的格栅篮
粉碎式格栅：由独自的切割机构成后者将切割机与旋转格栅组合成一休的格栅
自动耦合系统：潜水泵设备出水接口与出水管道之间自动对接的快装系统
照明系统：满足夜间或光线不足的情况下对泵站的维护与维修的需要
重力管网：一般同压力管道相区别，就是依靠流体自身重力作用的管网
压力管网：压力管道则借助外力，如水泵，气压罐等设备驱动液体流动的管网
筒直径 1200-3500mm
井筒高度 2000-12000mm
泵站流量 1900-72000m3/d
泵流量 150-200m3/h
有效容积 0.4-128m3
启停次数 7次/h
液位高度 0.15-12m
水泵数量 2-4个
重量 286-9646kg
1、市政给水、排水；
2、雨洪应急排水；
3、城镇污水、雨水提升；
4、下立交排水；
5、铁路、公路排水；
6、原水取水；
7、建筑给水、排水。
