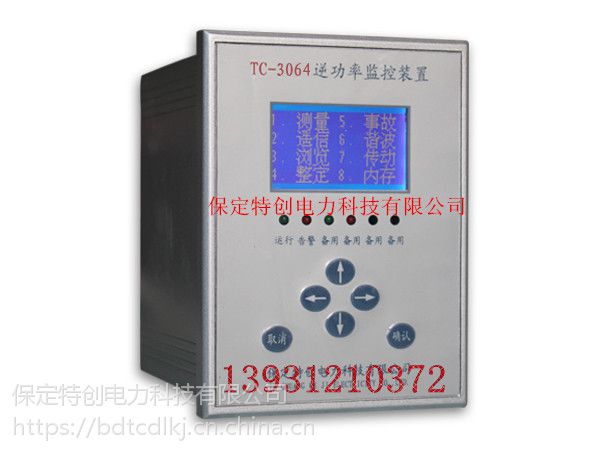

1.充电桩逆功率监控装置TC-3064

          清洁能源充电桩与其公众电网配电系统（由一台10kV/0.4 kV配电变压器供电）一起并网供电。鉴于对于负荷变化控制有特殊要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使清洁能源充电桩能正常工作，充分发挥清洁能源汽车的经济效益和试验与示范作用。另一方面，清洁电源充电桩的运行不应影响配电系统的安全，不允许清洁电源充电桩通过配电变压器向电力系统倒送电。因此，需要对清洁电源充电桩进行安全控制。

本装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。

 2. TC-3064充电桩逆功率监控装置主要功能简介

TC-3064逆功率监控装置除设置有逆功率和逆功率恢复功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：

(1) 过电压报警

(2) 低电压报警

(3) 过负荷报警

(4) 逆功率

(5) 逆功率恢复

(6) 测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）
