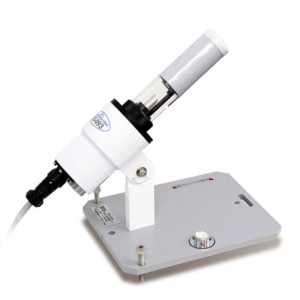

天空扫描仪 型号：MS-321LR 品牌：EKO
。
EKO天空扫描仪MS-321LR用于测量天空半球内145点的亮度和辐照度。这个传感器具有11度的光圈和追踪器，双轴控制的设计使其可以同时测量亮度和辐照度的分布。此产品满足满足国际照明委员会（CIE）设计标准，是国际日照观测计划推荐使用产品。用于操作设备的软件界面友好，便于操作。
。
【产品优点】：
Ø双轴控制的设计使其可以同时测量亮度和辐照度的分布；
Ø满足国际照明委员会（CIE）设计标准；
Ø国际日照观测计划推荐使用产品（International Daylight Measurement Programe）
Ø操作简单，便于维护。
Ø。
【应用领域/Applications】：
Ø气象预报及服务
Ø农业气象及生态研究
Ø大气环境监测和研究
Ø太阳能资源监测和评估
Ø光伏产业等
Ø建筑设计
。
【产品型号及参数/Specifications】：
|
MS-321 (Sensor) |
|
|
Sensitivity (Luminance) |
50 kcd/m2 (full scale) |
|
Resolution |
about 15 cd/m2 |
|
Sensitivity (Irradiance) |
300 W/m2·sr (full scale) |
|
Resolution |
about 1.0 W/m2·sr |
|
entire sky scanning time |
4 min/145 points |
|
resolution (angle) |
0.0036° |
|
accuracy (angle) |
0.2° |
|
MS-321 (Tracker) |
|
|
Motor |
Stepping motor |
|
Motor driving mode |
Half step |
|
Driving technology |
Harmonic Drive |
|
Pointing accuracy |
< 0.01° (Solar Elevation: 0 to 87°) |
|
Angle resolution |
0.009° |
|
Rotation angle |
Elevation-angle(-15° to +95°), Azimuth-angle(0° to +/-180°) |
|
Torque |
12 Nm |
|
Payload |
7kg balanced |
|
Tracking mode |
Sun-sensor mode and Calculation mode are automatically switched. |
|
Tracking accuracy of Sun-sensor mode |
+/- 0.01° |
|
Sun-sensor field of view |
+/- 15° |
|
Environmental Protection |
IP65 |
|
Temperature range |
From -40 to +50°C |
|
Altitude for solar position calculation |
No Limitation |
|
Communication |
RS-232C, 9600bps, 8N1 |
|
Power requirement |
AC100 to 240V, 50/60Hz, 20W; DC18 to 30V, 15W for DC optional Sun Tracker |
|
Dimension |
430(W) x 380(D) x 440(H) mm |
|
Weight |
12.5 kg |
